耐久ERgo

产品咨询产品详情(pdf)

产品简介

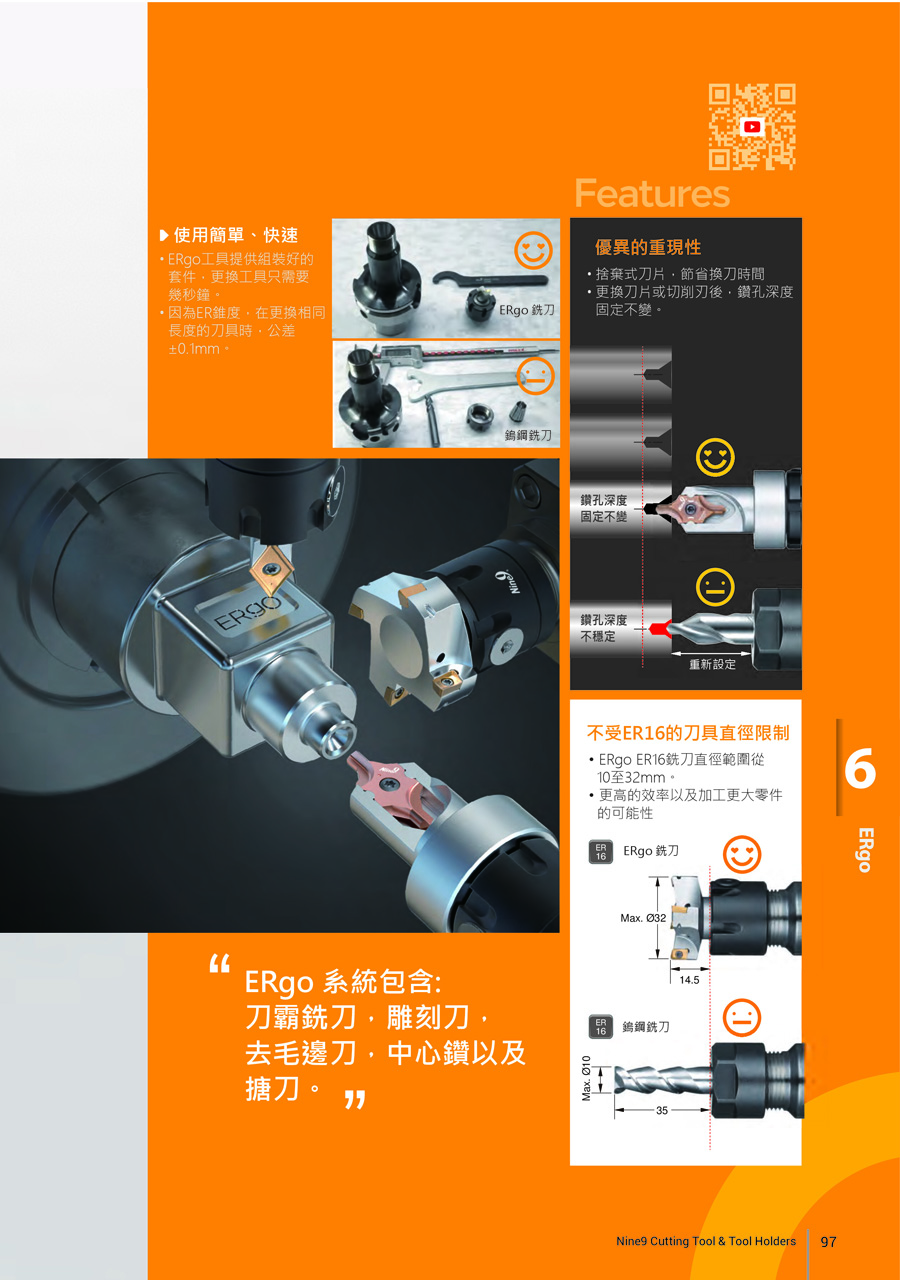

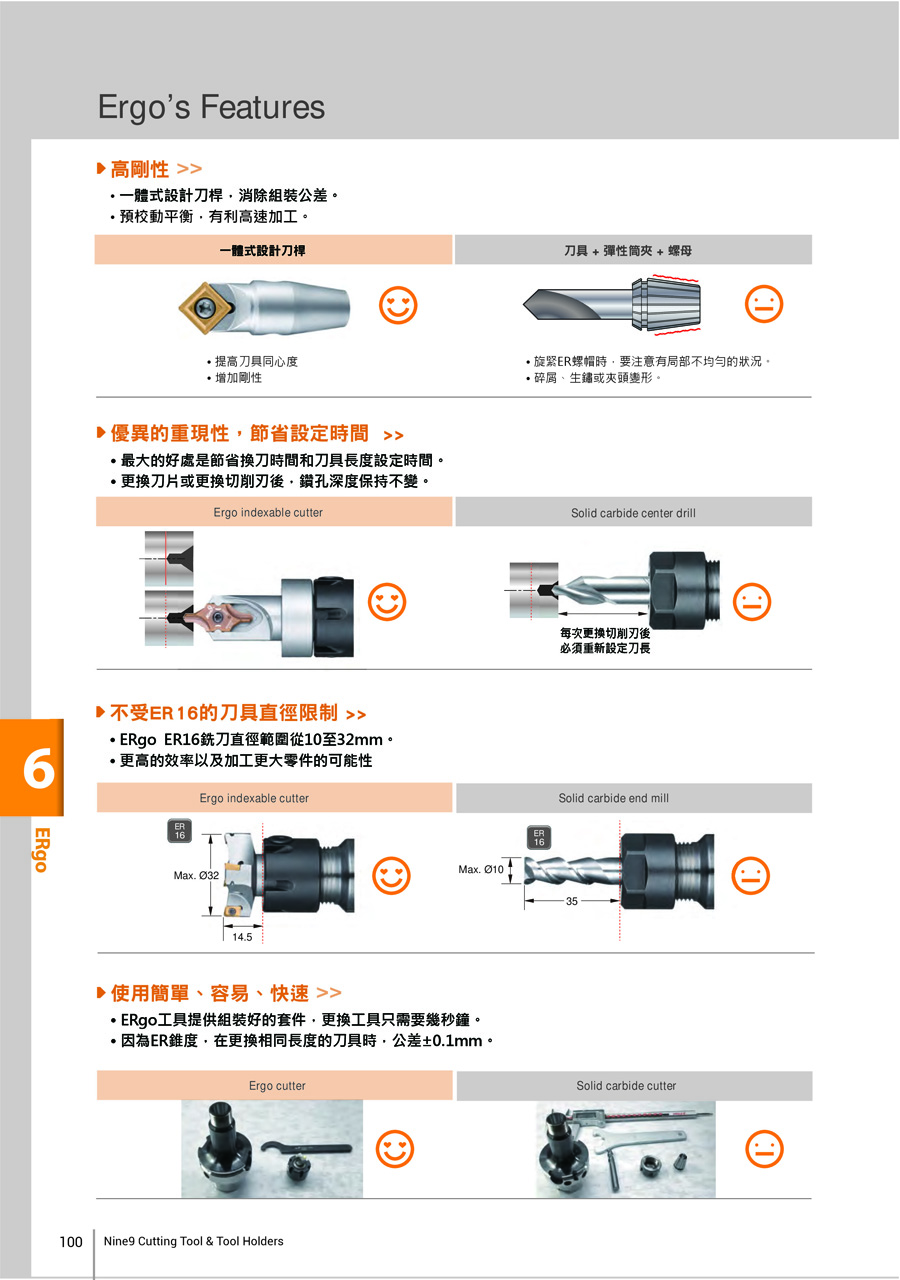

快速换刀，節省大量停機時間

ERgo提供3組固定長度的切削刀具。只需要檢查基準位置然後調整刀具長度即可。

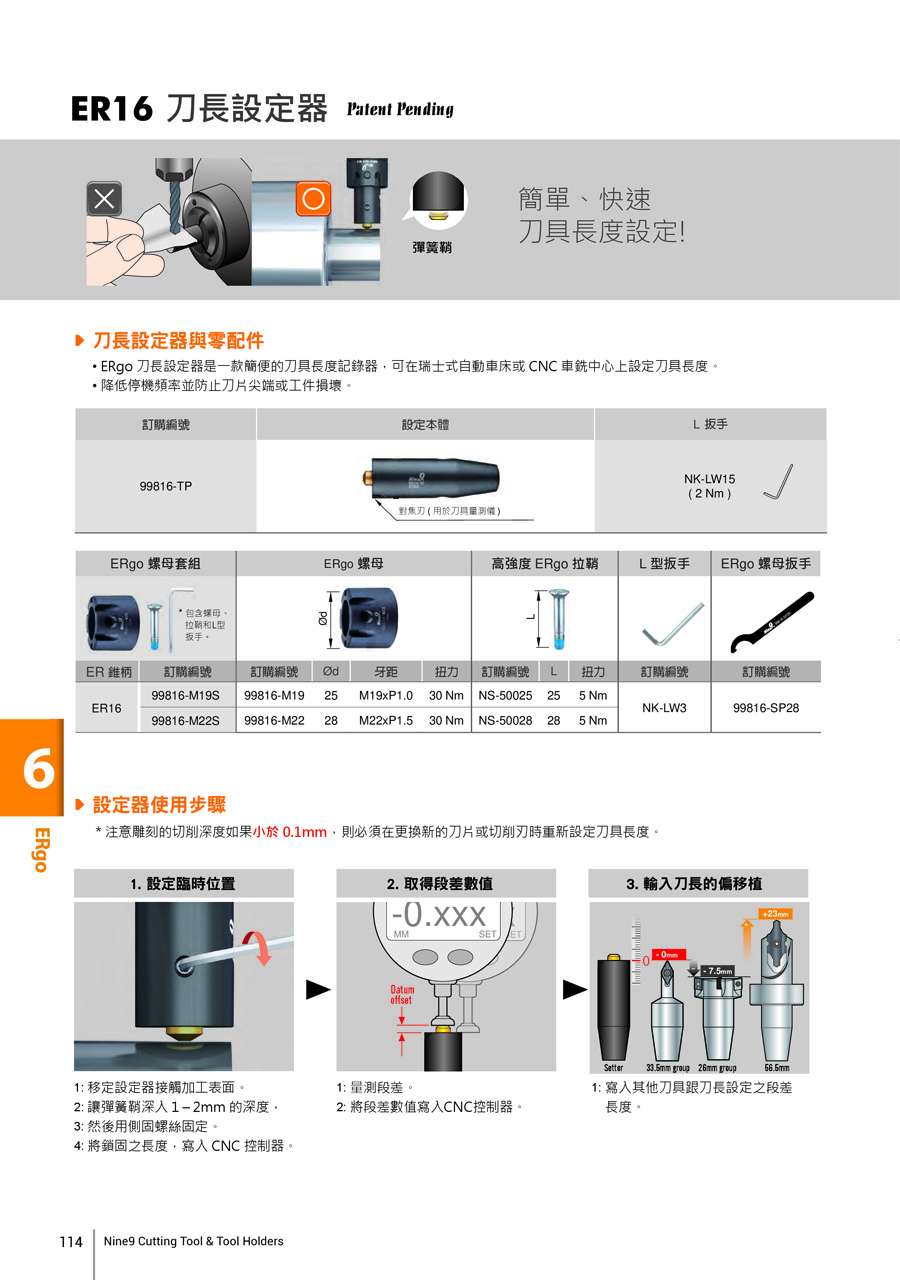

首次可以使用ERgo刀長設定器檢查原点位置。(詳見第6-18頁)

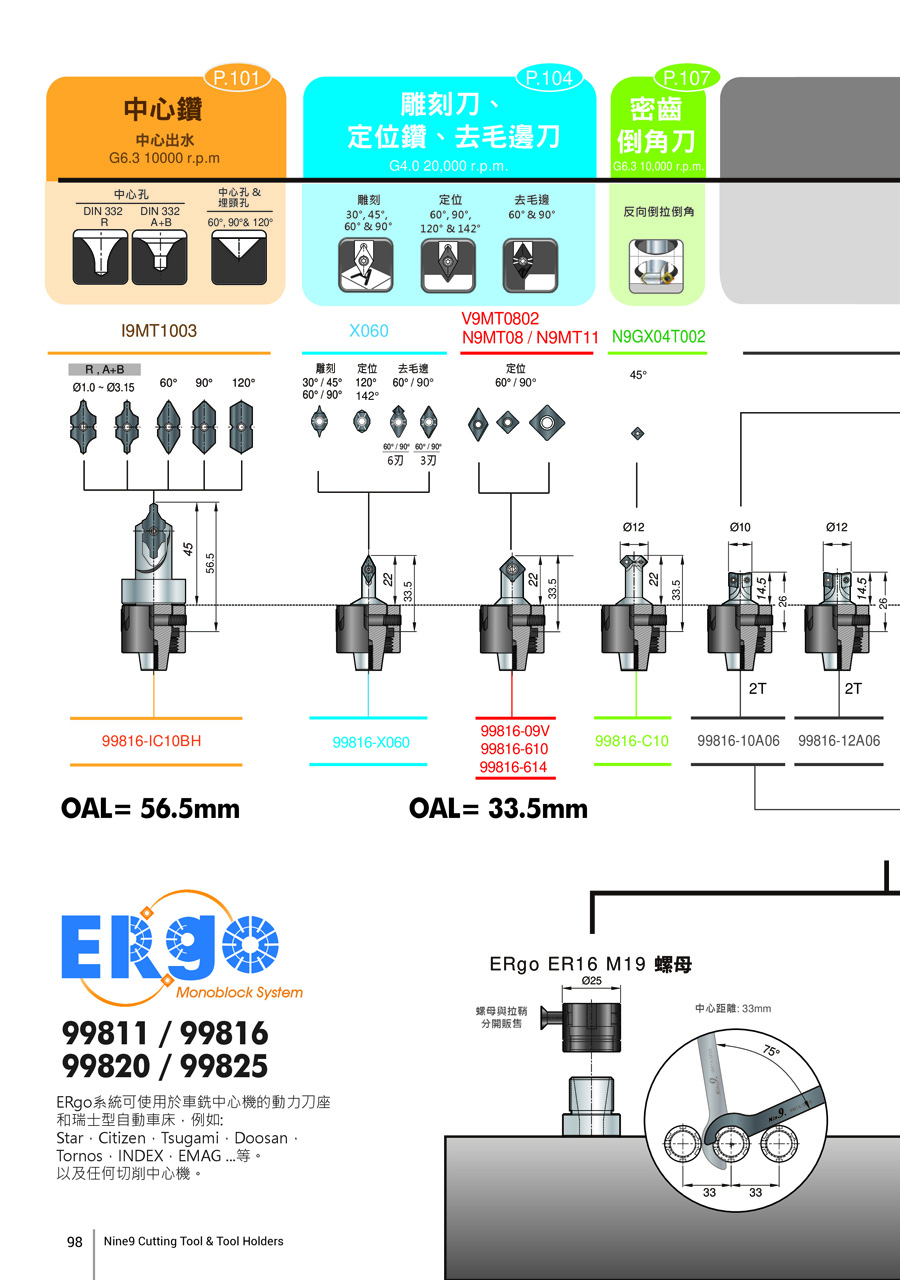

OAL33.5mm:刀長設定器、NC車铣萬用鑽、圆弧倒角刀、雕刻刀、去毛邊刀、密齒倒角刀。
OAL 26 mm:Φ10~Φ32mm 刀霸銑刀。

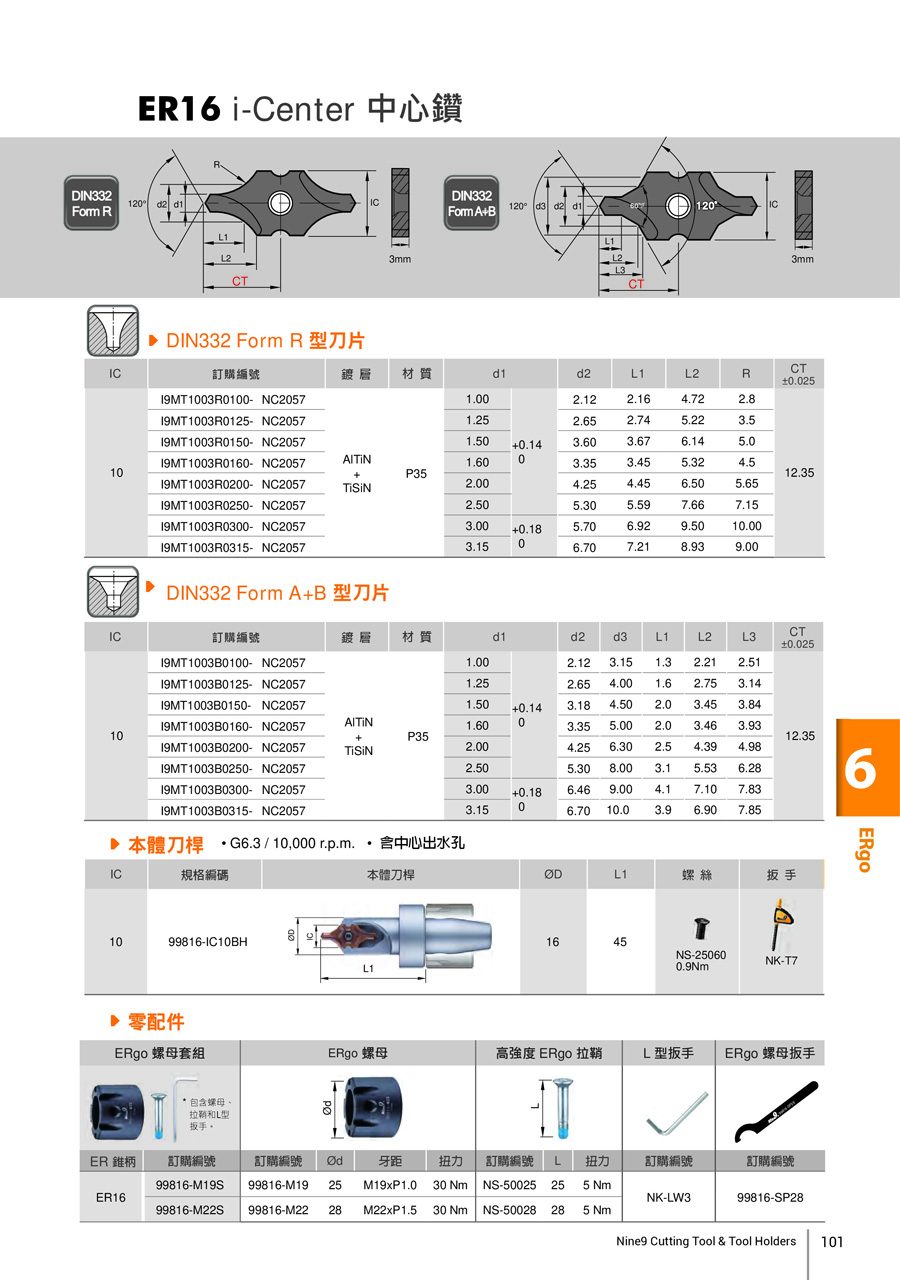

OAL 56.5mm:中心鑽。

ERgo提供3組固定長度的切削刀具

優異的重現性，節省設定時間

捨棄式刀片,節省換刀時間。
更換刀片或切削刃後,鑽孔深度固定不變。

捨棄式刀片

不受ER16的刀具直径限制

ERgo ER16铣刀直徑範圍從10至32mm。

更高的效率以及加工更大零件的可能性。

間

99811 / 99816
99820 / 99825

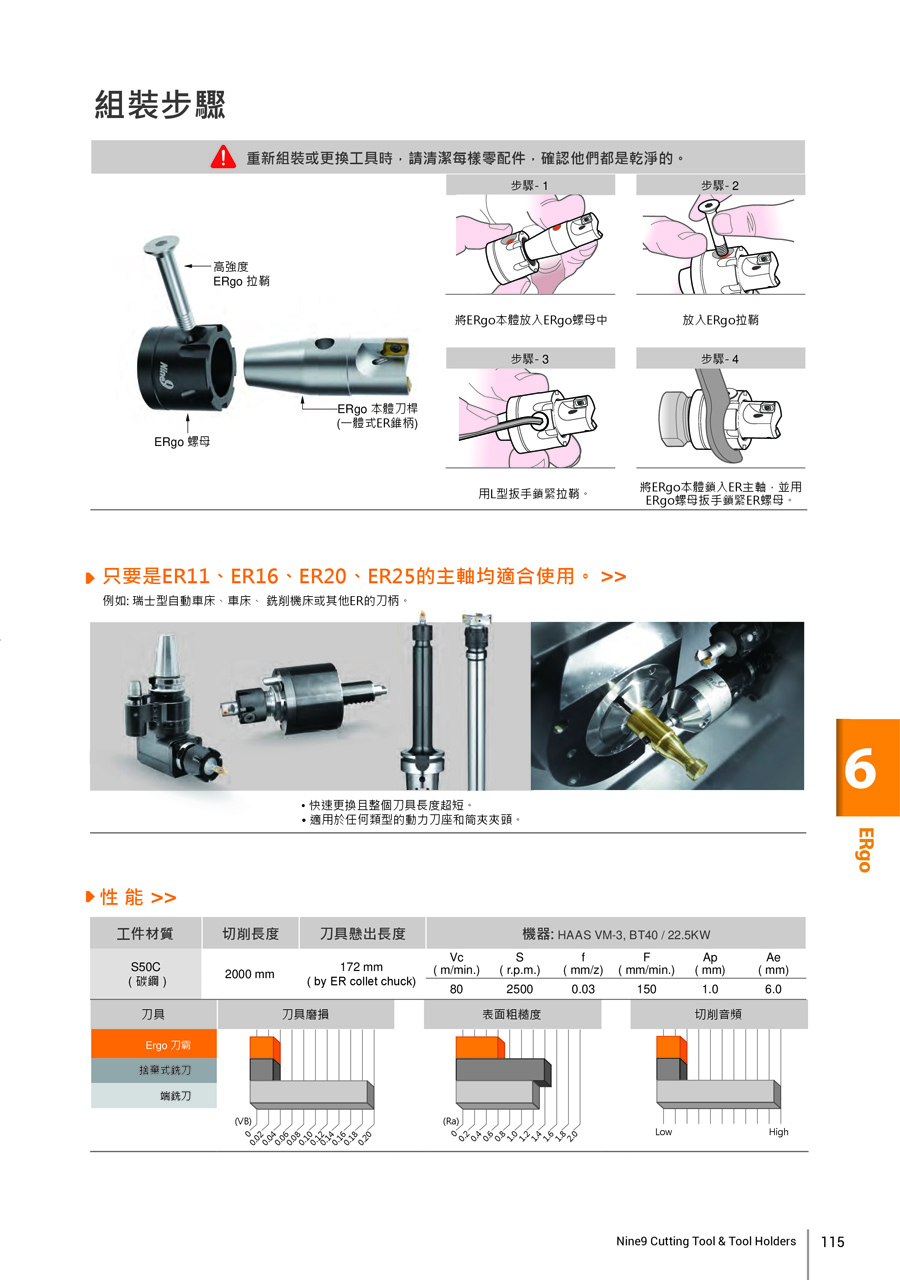

ERgo系統可使用於車銑中心機的動力刀座和瑞士型自動車床，
例如: Star，Citizen，Tsugami，Doosan， Tornos，INDEX，EMAG...等。以及任何切削中心機。

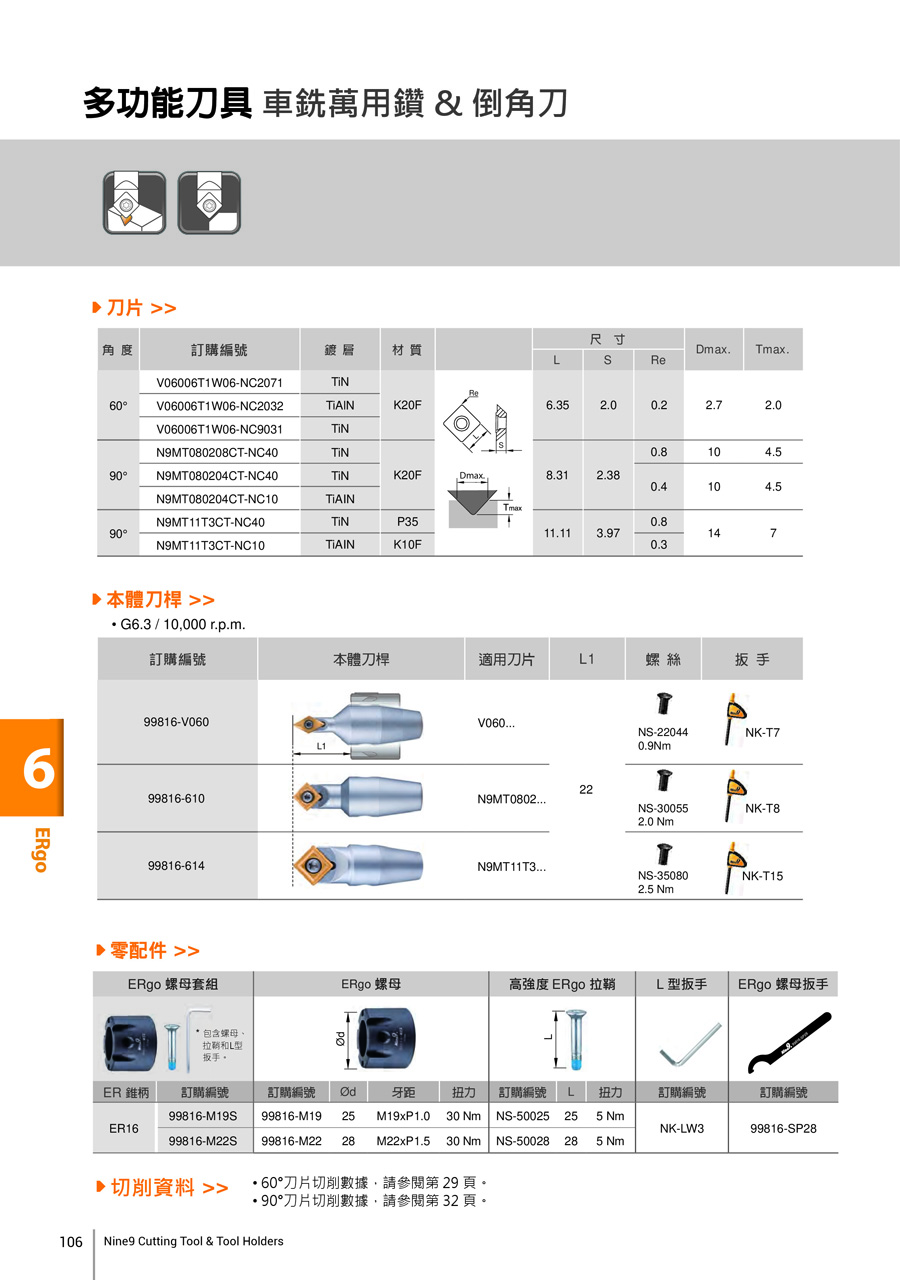

ER16 NC 車銑萬用鑽

刀片

●最好的 Ⓞ合適的

材質	P	M	N
NC5071	●	Ⓞ	Ⓞ
NC9076		●	●
NC40	●
NC10		●	Ⓞ
NC2033	●	●

角度	規格編碼	鍍層	材質			L	S	Re	Dmax.	Tmax.
60°	V9MT0802CT-NC5071	TIN	K20F			8	2.38	0.4	9	7.3
90°	N9MT05T1CT-NC5071	TIN	K20F			5	1.8	0.4	6	2.8
90°	N9MT05T1CT-NC9076	DLC	K20F			5	1.8	0.4	6	2.8
90°	N9MT080208CT-NC40	TIN	K20F			8.31	2.38	0.8	10	4.5
	N9MT080204CT-NC40	TIN	K20F			8.31	2.38	0.4
	N9MT080204CT-NC10	TIAIN	K20F			8.31	2.38	0.4
90°	N9MT11T3CT-NC40	TIN	P35			11.11	3.97	0.8	14	7
90°	N9MT11T3CT-NC40	TIAIN	K10F			11.11	3.97	0.3	14	7
角度	規格編碼	鍍層	材質		螺紋尺寸	D1±0.05	D2	L2	Dmax.	Tmax.
90° + 145°	N9MT0802M04C-NC2033	TIAIN	K20F		M4x0.7	3.30	4.20	0.93	8	2.83
	N9MT0802M05C-NC2033				M5x0.8	4.20	5.25	1.14		2.52
	N9MT0802M06C-NC2033				M6x1.0	5.00	6.30	1.39		2.24
90° + 145°	N9MT11T3M08C-NC2033	TIAIN	K20F		M8x1.25	6.80	8.40	1.81	13	4.11
	N9MT11T3M10C-NC2033	TIAIN	K20F		M10x1.5	8.50	10.50	2.28	13	3.53
	N9MT11T3UNC25-NC2033	TIAIN	K20F		1/4-20 UNC	5.08	6.70	1.55	13	4.70
	N9MT11T3UNC31-NC2033				5/16-18 UNC	6.53	8.40	1.90		4.20
	N9MT11T3UNC38-NC2033				3/8-16 UNC	7.94	10.00	2.22		3.72

本體刀桿與零配件

規格編碼	本體刀桿	刀片類型	L	螺絲	扳手
99816-09V		V9MT0802...	22	*NS-25045 0.9Nm	NK-T7
99816-606		N9MT05T1...		*NS-20036 0.6Nm	NK-T6
99816-610		N9MT0802...		NS-30055 2.0Nm	NK-T8
99816-614		N9MT11T3...		NS-35080 2.5Nm	NK-T15

*建議使用扭力起子，參考6-22頁

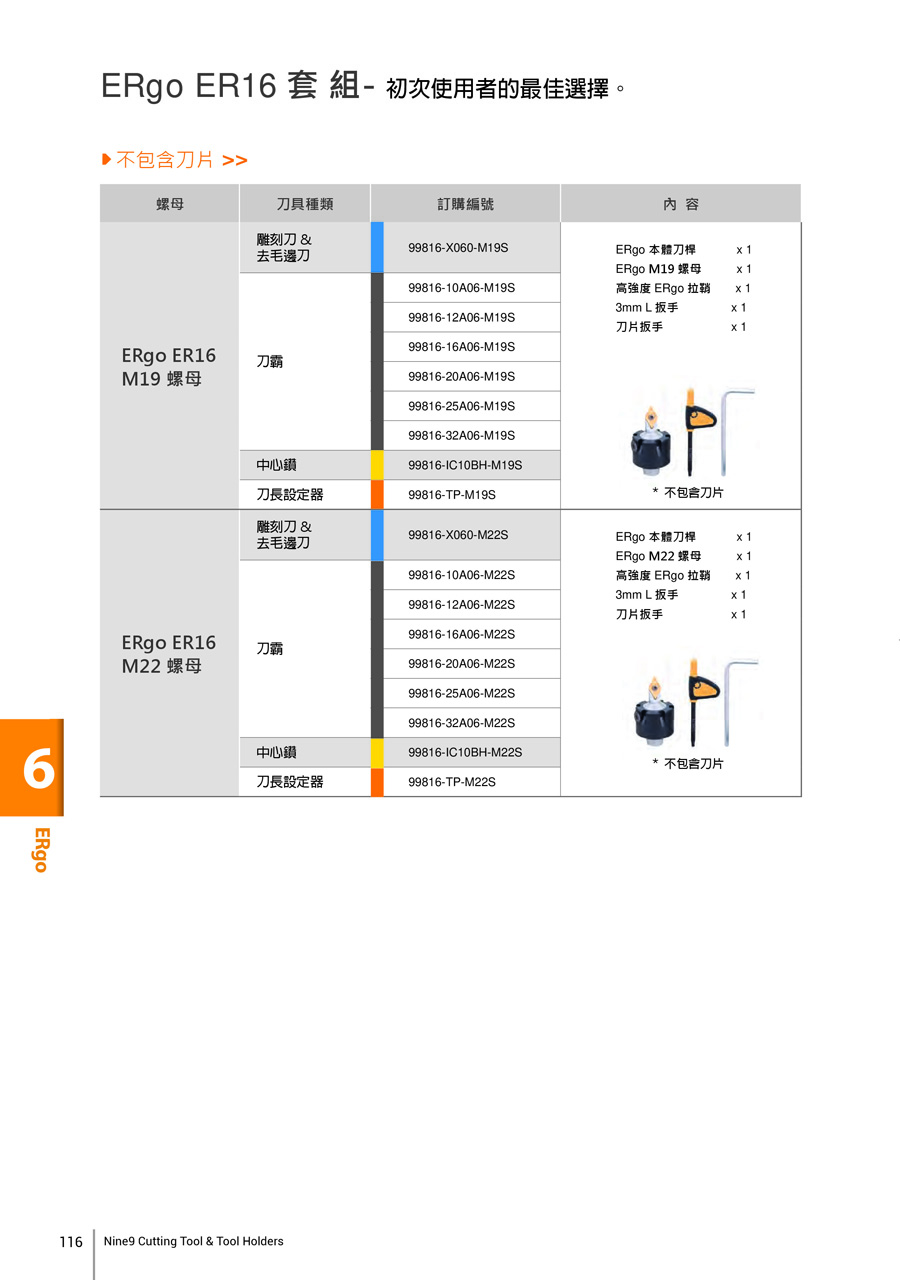

ERgo 螺母套組

規格編碼	Ød
99816-M19S	25
99816-M22S	28

ERgo 螺母

規格編碼	Ød
99816-M19	25
99816-M22	28

高強度ERgo拉鞘

規格編碼	L
NS-50025	25
NS-50028	28

L型扳手

規格編碼
NK-LW3

25~28mm ERgo 螺母扳手

規格編碼
99816-SP28

ER16 圓弧倒角刀

刀片

●最好的 Ⓞ合適的

材質	P	M	N
NC2071	●	Ⓞ	Ⓞ
NC9036		●	●

刀片半徑	規格編碼		鍍層	材質	X	Y	Z		L	S
0.5	N9MT05T1RC05	NC2071	TIN	K20F	1.25	0.75	1.25		5	1.8
0.5	N9MT05T1RC05	NC9036	DLC	K20F	1.25	0.75	1.25
0.75	N9MT05T1RC075	NC2071	TIN	K20F	1.50	0.75	1.50
0.75	N9MT05T1RC075	NC9036	DLC	K20F	1.50	0.75	1.50
1.0	N9MT05T1RC10	NC2071	TIN	K20F	1.75	0.75	1.75
1.0	N9MT05T1RC10	NC9036	DLC	K20F	1.75	0.75	1.75
1.0	N9MT11T3RC10	NC40	TIN	K20F	2.75	1.5	2.5		11.11	3.97
1.0	N9MT11T3RC10	NC9036	DLC	K20F	2.75	1.5	2.5
1.5	N9MT11T3RC15	NC40	TIN	K20F	3.25	1.5	3
1.5	N9MT11T3RC15	NC9036	DLC	K20F	3.25	1.5	3
2.0	N9MT11T3RC20	NC40	TIN	K20F	3.75	1.5	3.5
2.0	N9MT11T3RC20	NC9036	DLC	K20F	3.75	1.5	3.5
2.5	N9MT11T3RC25	NC40	TIN	K20F	4.25	1.5	4
2.5	N9MT11T3RC25	NC9036	DLC	K20F	4.25	1.5	4
3.0	N9MT11T3RC30	NC40	TIN	K20F	4.75	1.4	4.4
3.0	N9MT11T3RC30	NC9036	DLC	K20F	4.75	1.4	4.4
1/64	N9MT11T3RC1/64	NC40	TIN	K20F	0.086"	0.059"	0.0747"		0.437"	0.156"
1/64	N9MT11T3RC1/64	NC9036	DLC	K20F	0.086"	0.059"	0.0747"
1/32	N9MT11T3RC1/32	NC40	TIN	K20F	0.101"	0.059"	0.090"
1/32	N9MT11T3RC1/32	NC9036	DLC	K20F	0.101"	0.059"	0.090"
1/16	N9MT11T3RC1/16	NC40	TIN	K20F	0.133"	0.059"	0.122"
1/16	N9MT11T3RC1/16	NC9036	DLC	K20F	0.133"	0.059"	0.122"
3/32	N9MT11T3RC3/32	NC40	TIN	K20F	0.164"	0.059"	0.153"
3/32	N9MT11T3RC3/32	NC9036	DLC	K20F	0.164"	0.059"	0.153"
1/8	N9MT11T3RC1/8	NC40	TIN	K20F	0.199"	0.055"	0.180"
1/8	N9MT11T3RC1/8	NC9036	DLC	K20F	0.199"	0.055"	0.180"

本體刀桿與零配件

規格編碼	本體刀桿	刀片類型	L	螺絲	扳手
99816-606		N9MT05T1...	22	*NS-20036 0.6Nm	NK-T6
99816-614		N9MT11T3...	22	*NS-35080 2.5Nm	NK-T15

*建議使用扭力起子，參考6-22頁

ERgo 螺母套組

規格編碼	Ød
99816-M19S	25
99816-M22S	28

ERgo 螺母

規格編碼	Ød
99816-M19	25
99816-M22	28

高強度ERgo拉鞘

規格編碼	L
NS-50025	25
NS-50028	28

L型扳手

規格編碼
NK-LW3

25~28mm ERgo 螺母扳手

規格編碼
99816-SP28

ER16 V045 / V060 雕刻刀

刀片

●最好的 Ⓞ合適的 ○可能的

材質	P	M	N
NC2071	Ⓞ	●	Ⓞ
NC2032	●	○
NC9031		Ⓞ	●

角度	規格編碼		鍍層	材質		L	S	Re	Wmin.	Wmax.	Tmin.	Tmax.
45°	V04506T1W06	NC2071	TIN	K20F		6.35	2.0	0.2	0.65	2.1	0.20	2.0
		NC2032	TIAIN						0.65		0.20
		NC9031	TIN						0.45		0.05
60°	V06006T1W06	NC2071	TIN	K20F		6.35	2.0	0.2	0.65	2.7	0.20	2.0
		NC2032	TIAIN						0.65		0.20
		NC9031	TIN						0.45		0.05

本體刀桿與零配件

角度	規格編碼	本體刀桿	刀片類型	L	螺絲	扳手
45°	99816-V045		V0450...	22	*NS-22044 0.9Nm	NK-T7
60°	99816-V060		V060...	22	*NS-22044 0.9Nm	NK-T7

*建議使用扭力起子，參考6-22頁

ERgo 螺母套組

規格編碼	Ød
99816-M19S	25
99816-M22S	28

ERgo 螺母

規格編碼	Ød
99816-M19	25
99816-M22	28

高強度ERgo拉鞘

規格編碼	L
NS-50025	25
NS-50028	28

L型扳手

規格編碼
NK-LW3

25~28mm ERgo 螺母扳手

規格編碼
99816-SP28

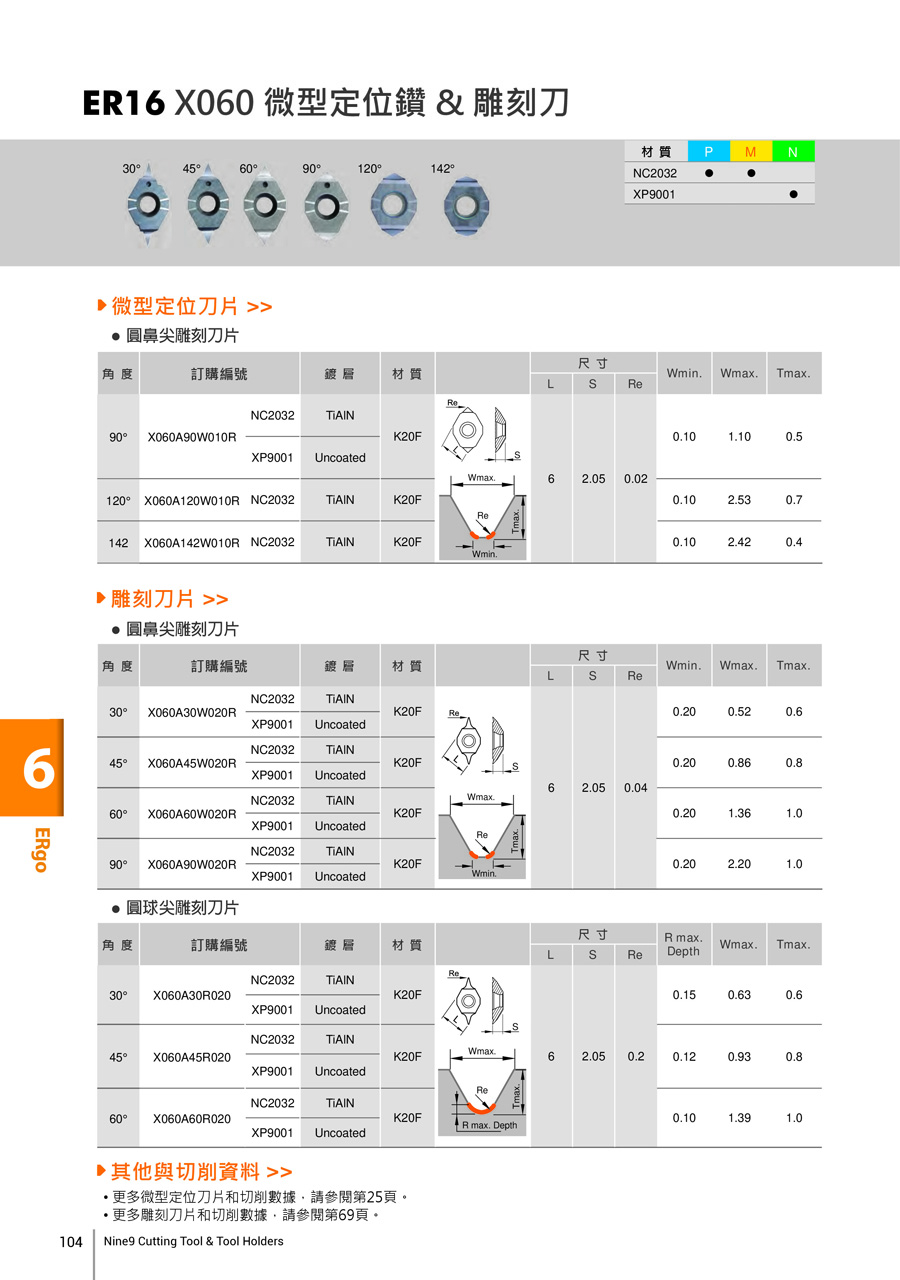

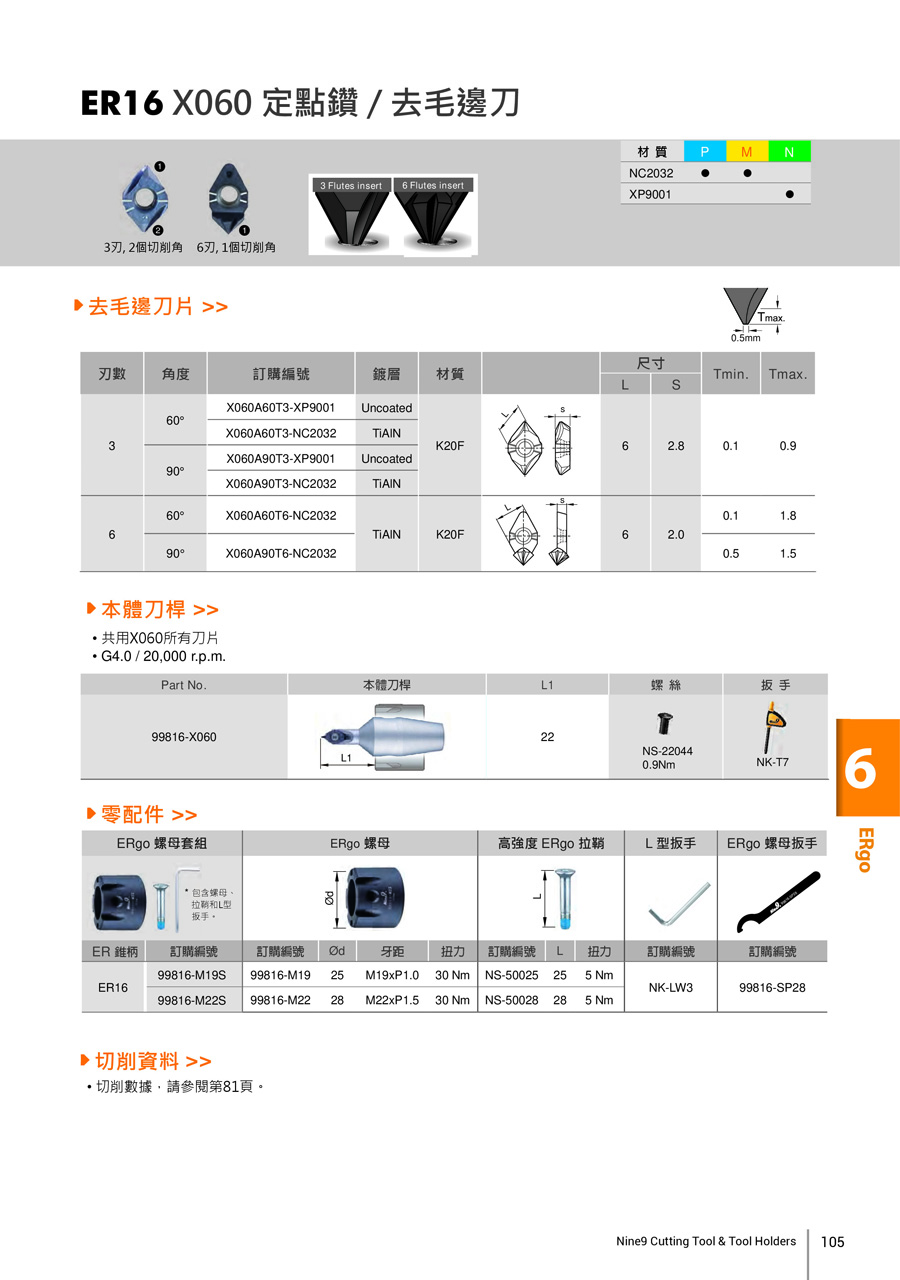

ER16 X060 雕刻刀&去毛邊刀

雕刻刀片

材質	P	M	N
NC2032	●	●
XP9001			●

● 圓鼻尖雕刻刀片

角度	規格編碼		鍍層	材質		L	S	Re	Wmin.	Wmax.	Tmax.
30°	X060A30W020R	NC2032	TiAlN	K20F		6	2.05	0.04	0.20	0.74	0.6
30°	X060A30W020R	XP9001	Polished	K20F		6	2.05	0.04	0.20	0.74	0.6
45°	X060A45W020R	NC2032	TiAlN	K20F		6	2.05	0.04	0.20	1.03	0.8
45°	X060A45W020R	XP9001	Polished	K20F		6	2.05	0.04	0.20	1.03	0.8
60°	X060A60W020R	NC2032	TiAlN	K20F		6	2.05	0.04	0.20	1.36	1.0
60°	X060A60W020R	XP9001	Polished	K20F		6	2.05	0.04	0.20	1.36	1.0

● 圓球尖雕刻刀片

角度	規格編碼		鍍層	材質		L	S	Re	R max. Depth	Wmax.	Tmax.
30°	X060A30R020	NC2032	TiAlN	K20F		6	2.05	0.2	0.15	0.84	0.6
30°	X060A30R020	XP9001	Polished	K20F		6	2.05	0.2	0.15	0.84	0.6
45°	X060A45R020	NC2032	TiAlN	K20F		6	2.05	0.2	0.12	1.1	0.8
45°	X060A45R020	XP9001	Polished	K20F		6	2.05	0.2	0.12	1.1	0.8
60°	X060A60R020	NC2032	TiAlN	K20F		6	2.05	0.2	0.10	1.39	1.0
60°	X060A60R020	XP9001	Polished	K20F		6	2.05	0.2	0.10	1.39	1.0

去毛邊刀片

●最好的 ○可能的

材質	P	M	N
NC2032	●	○	●

角度	規格編碼	鍍層	材質		L	S	Tmin.	Tmax.
60°	X060A60T6-NC2032	TiAlN	K20F		6	2.0	0.1	1.9
90°	X060A90T6-NC2032	TiAlN	K20F		6	2.0	0.5	2.0

本體刀桿與零配件

規格編碼	本體刀桿	L	螺絲	扳手
99816-X060		22	*NS-22044 0.9Nm	NK-T7

*建議使用扭力起子，參考6-22頁

ERgo 螺母套組

規格編碼	Ød
99816-M19S	25
99816-M22S	28

ERgo 螺母

規格編碼	Ød
99816-M19	25
99816-M22	28

高強度ERgo拉鞘

規格編碼	L
NS-50025	25
NS-50028	28

L型扳手

規格編碼
NK-LW3

25~28mm ERgo 螺母扳手

規格編碼
99816-SP28

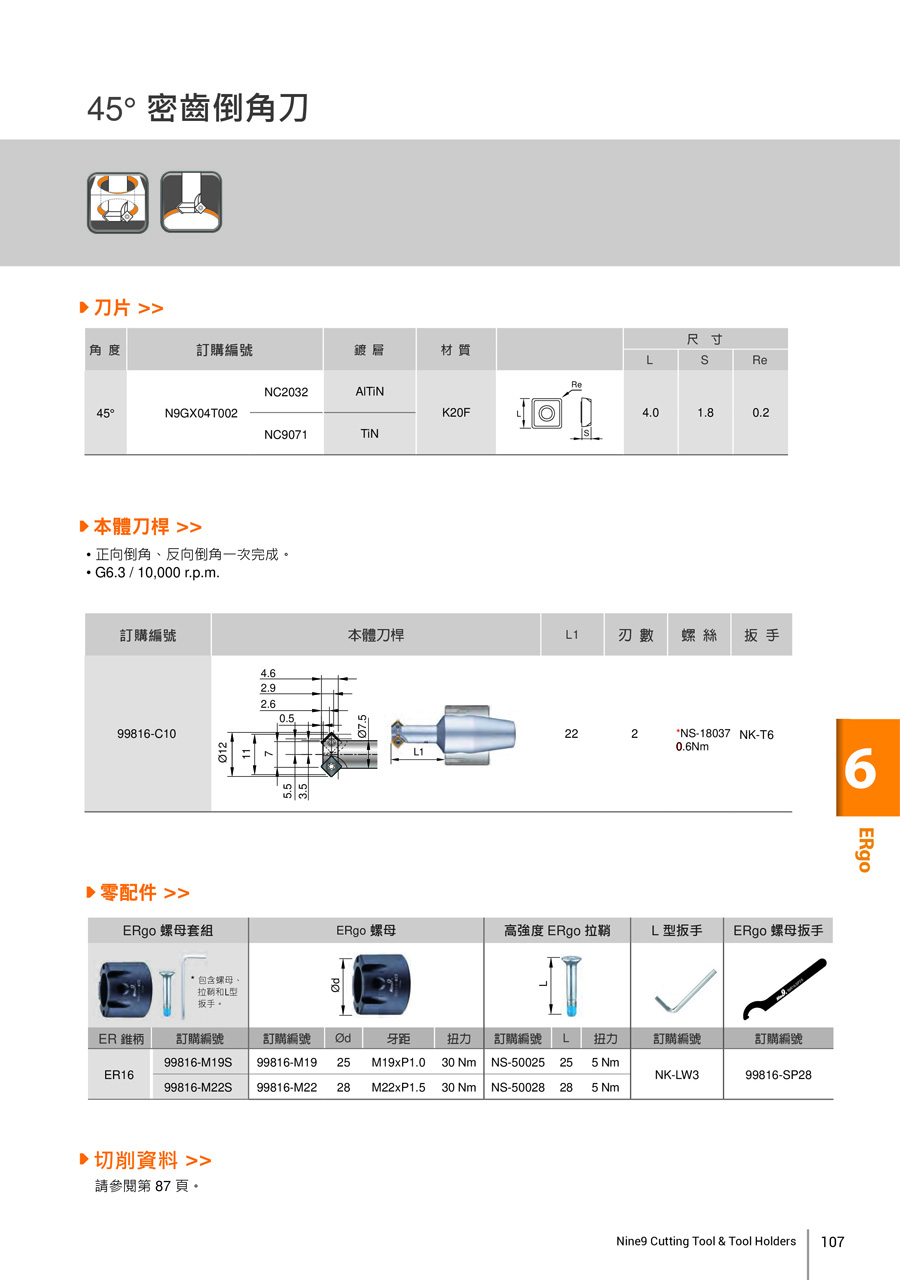

ER16 45° 密齒倒角刀

刀片

最小倒角刀片。
刀片有四個切削刃口。

●最好的 Ⓞ合適的 ○可能的

材質	P	M	N
NC2032	●	○
NC9071	○	●	●

規格編碼		鍍層	材質		尺寸
規格編碼		鍍層	材質		L	S	Re
N9GX04T002	NC2032	AlTiN	K20F		4.0	1.8	0.2
N9GX04T002	NC9071	TiN	K20F		4.0	1.8	0.2

本體刀桿與零配件

規格編碼	本體刀桿	L	刃数	螺絲	扳手
99816-C10		22	2	*NS-22044 0.9Nm	NK-T7

*建議使用扭力起子，參考6-22頁

ERgo 螺母套組

規格編碼	Ød
99816-M19S	25
99816-M22S	28

ERgo 螺母

規格編碼	Ød
99816-M19	25
99816-M22	28

高強度ERgo拉鞘

規格編碼	L
NS-50025	25
NS-50028	28

L型扳手

規格編碼
NK-LW3

25~28mm ERgo 螺母扳手

規格編碼
99816-SP28

切削資料

工件材質			刀片材質	切削速度 Vc m/min.	進給速率 mm / tooth
材料組合		示範代碼(JIS)	刀片材質	切削速度 Vc m/min.	最大倒角值 1.5mm
P	低碳鋼 C<0.3%	SS400	NC2032	150-250-350	0.06~0.12
	中碳鋼 C>0.3%	S50C,P5		200-300-400	0.06~0.10
	低合金鋼 C<0.3%	SCM420		180-240-260	0.06~0.10
	高合金鋼 C>0.3%	SKD11		120-150-200	0.06~0.10
M	不鏽鋼	SUS304	NC9071	120-150-180	0.06~0.10
N	鋁，非鐵金屬材質	A6061	NC9071	200-400-600	0.06~0.15

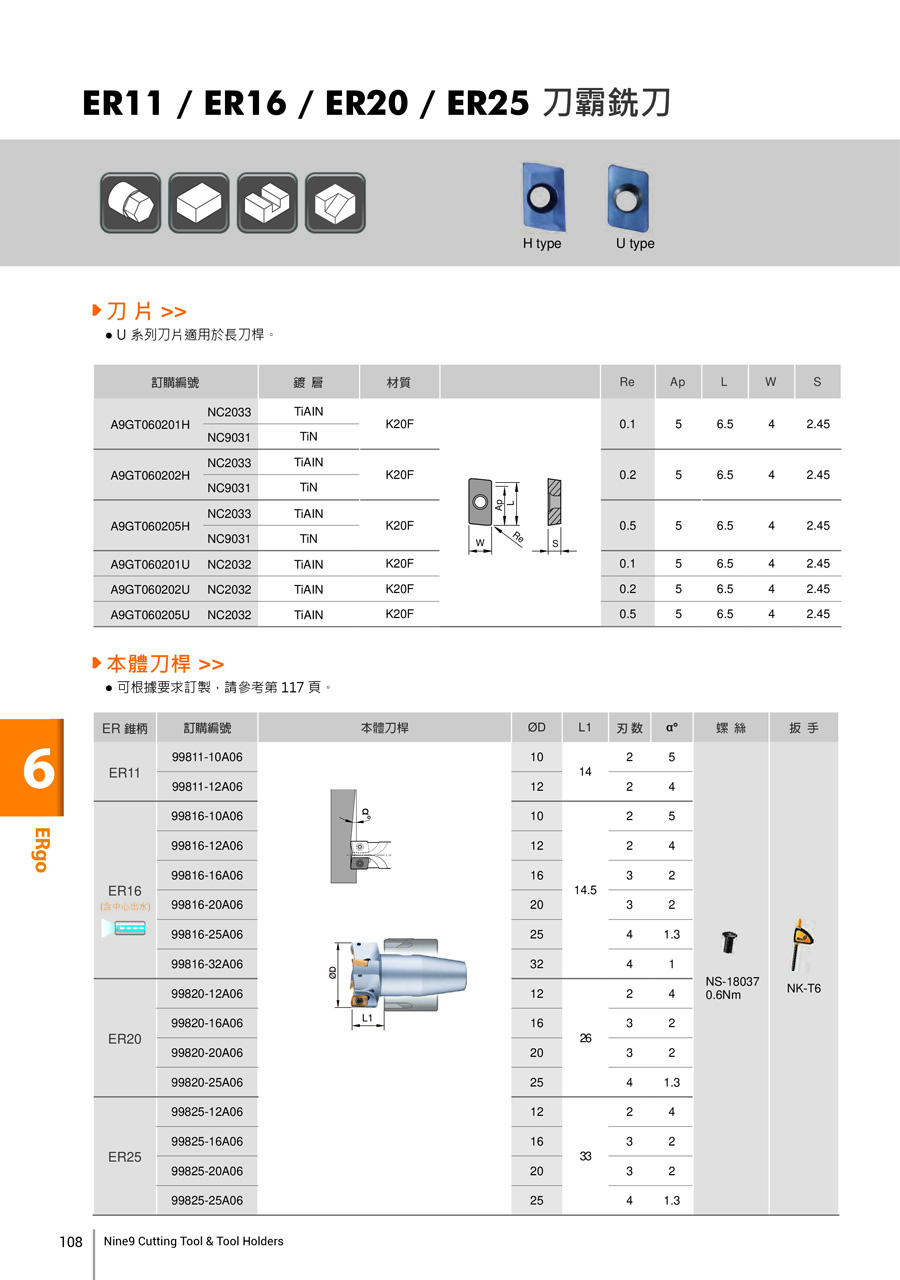

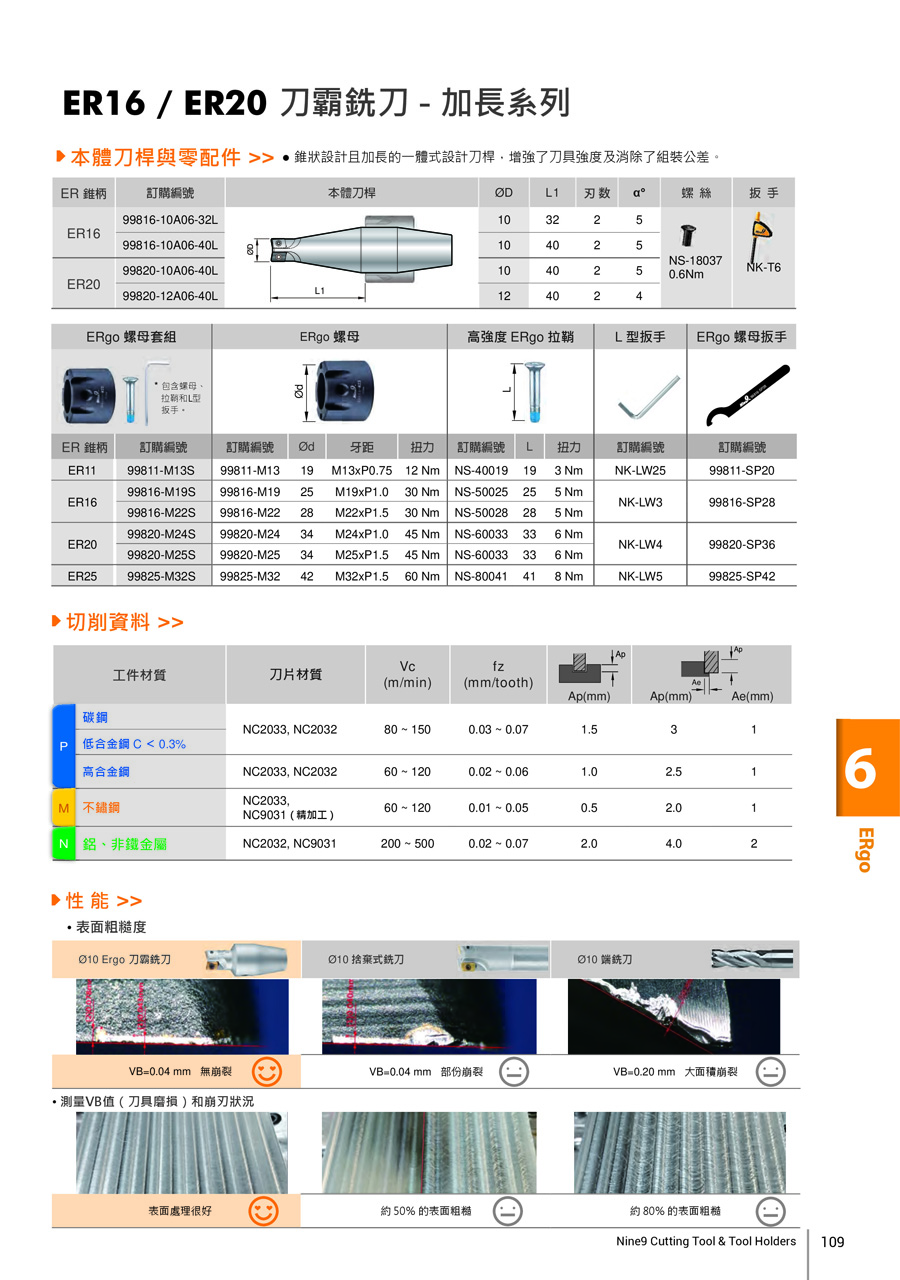

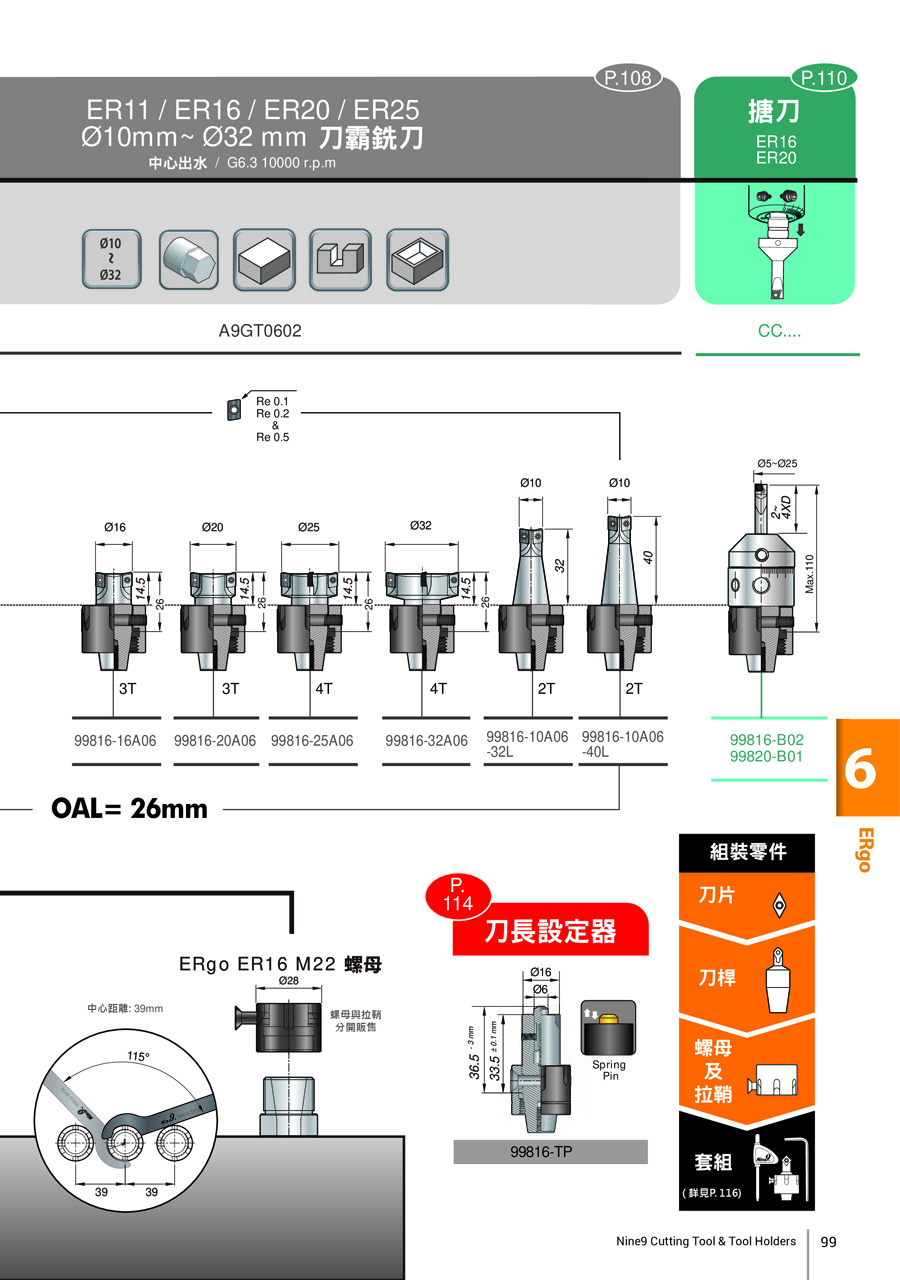

ER11 / ER16 / ER20/ ER25刀霸銑刀

Ø10~Ø32mm

刀片

A9GT060201H的re為0.1 mm，比其他刀片銳利。
適用於鋁，銅和不銹鋼的機械加工，也可進行精加工。

●最好的 Ⓞ合適的

材質	P	M	N
NC2033	●	●
NC9031	Ⓞ	Ⓞ	●

規格編碼		鍍層	超硬材質		Re	Ap	L	W	S
A9GT0602 01H	NC2033	TiAIN	K20F		0.1	5	6.5	4	2.45
A9GT0602 01H	NC9071	TiN			0.1	5	6.5	4	2.45
A9GT0602 05H	NC2033	TiAIN			0.5	5	6.5	4	2.45
A9GT0602 05H	NC9031	TiN			0.5	5	6.5	4	2.45

本體刀桿與零配件

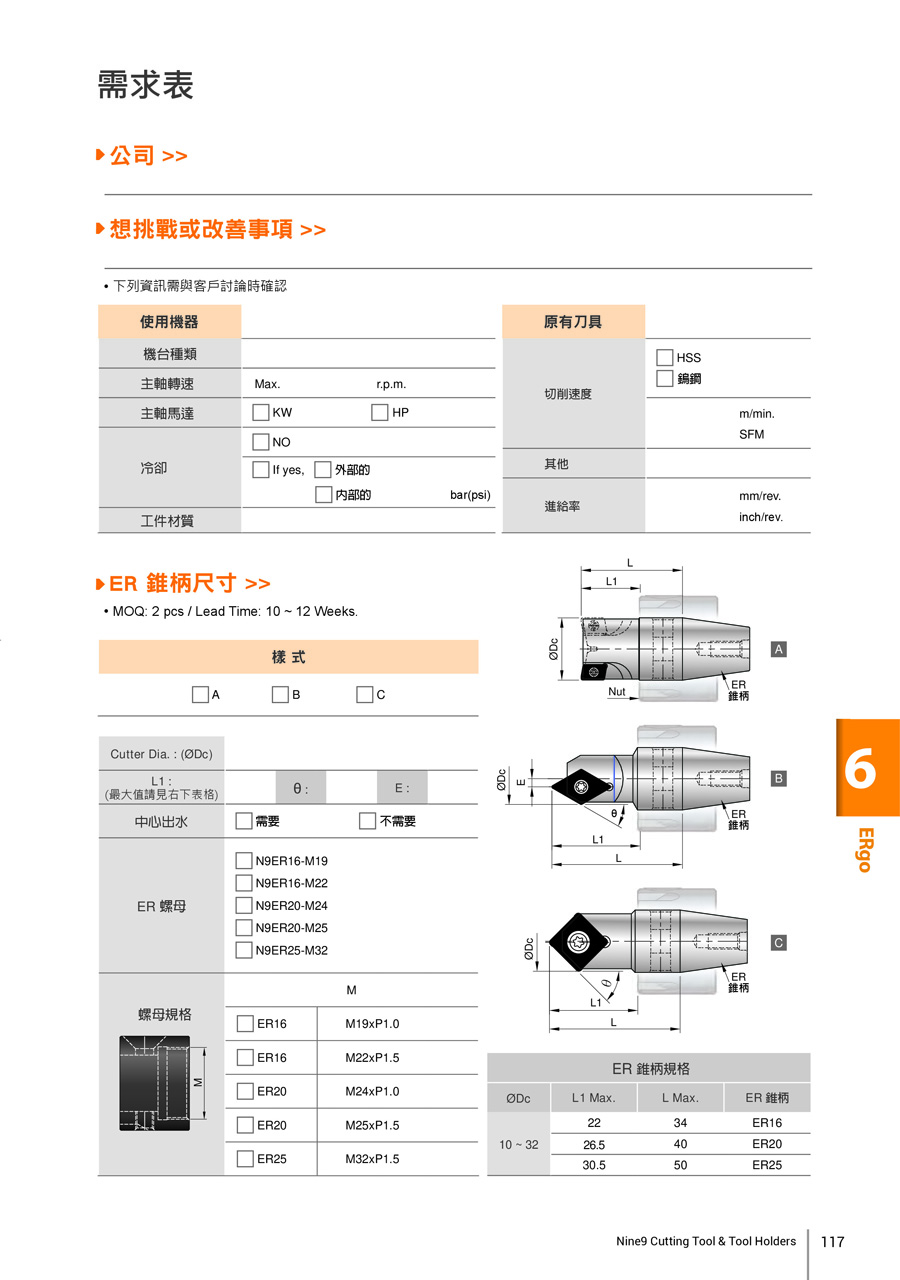

可根據要求訂製，請參考第6-21頁。

ER 錐柄	規格編碼	本體刀桿	ØD	L	刃数	α°	螺絲	扳手
ER11	99811-10A06		10	14	2	5	*NS-18037 0.9Nm	NK-T6
ER11	99811-12A06		12	14	2	4
ER16	99816-10A06		10	14.5	2	5
	99816-12A06		12		2	4
	99816-16A06		16		3	2
	99816-20A06		20		3	2
	99816-25A06		25		4	1.3
	99816-32A06		32		4	1
ER20	99820-12A06		12	26	2	4
	99820-16A06		16		3	2
	99820-20A06		20		3	2
	99820-25A06		25		4	1.3
ER25	99825-12A06		12	33	2	4
	99825-16A06		16		3	2
	99825-20A06		20		3	2
	99825-25A06		25		4	1.3

*建議使用扭力起子，參考6-22頁

ERgo 螺母套組

規格編碼	Ød
99816-M19S	25
99816-M22S	28

ERgo 螺母

規格編碼	Ød
99816-M19	25
99816-M22	28

高強度ERgo拉鞘

規格編碼	L
NS-50025	25
NS-50028	28

L型扳手

規格編碼
NK-LW3

25~28mm ERgo 螺母扳手

規格編碼
99816-SP28

切削資料

工件材質		刀片材質	Vc (m/min.)	fz (mm/tooth)
P	碳鋼	NC2033	80 ~ 150	0.03 ~ 0.07	1.5	3	1
	低合金鋼 C ≤ 0.3%	NC2033	80 ~ 150	0.03 ~ 0.07	1.5	3	1
	高合金鋼C > 0.3%	NC2033	60 ~ 120	0.02 ~ 0.06	1.0	2.5	1
M	不鏽鋼	NC9031 (精加工)	60 ~ 120	0.01 ~ 0.05	0.5	2.0	1
M	不鏽鋼	NC2033	60 ~ 120	0.01 ~ 0.05	0.5	2.0	1
N	鋁，鋁合金	NC9031	200 ~ 500	0.02 ~ 0.07	2.0	4.0	2

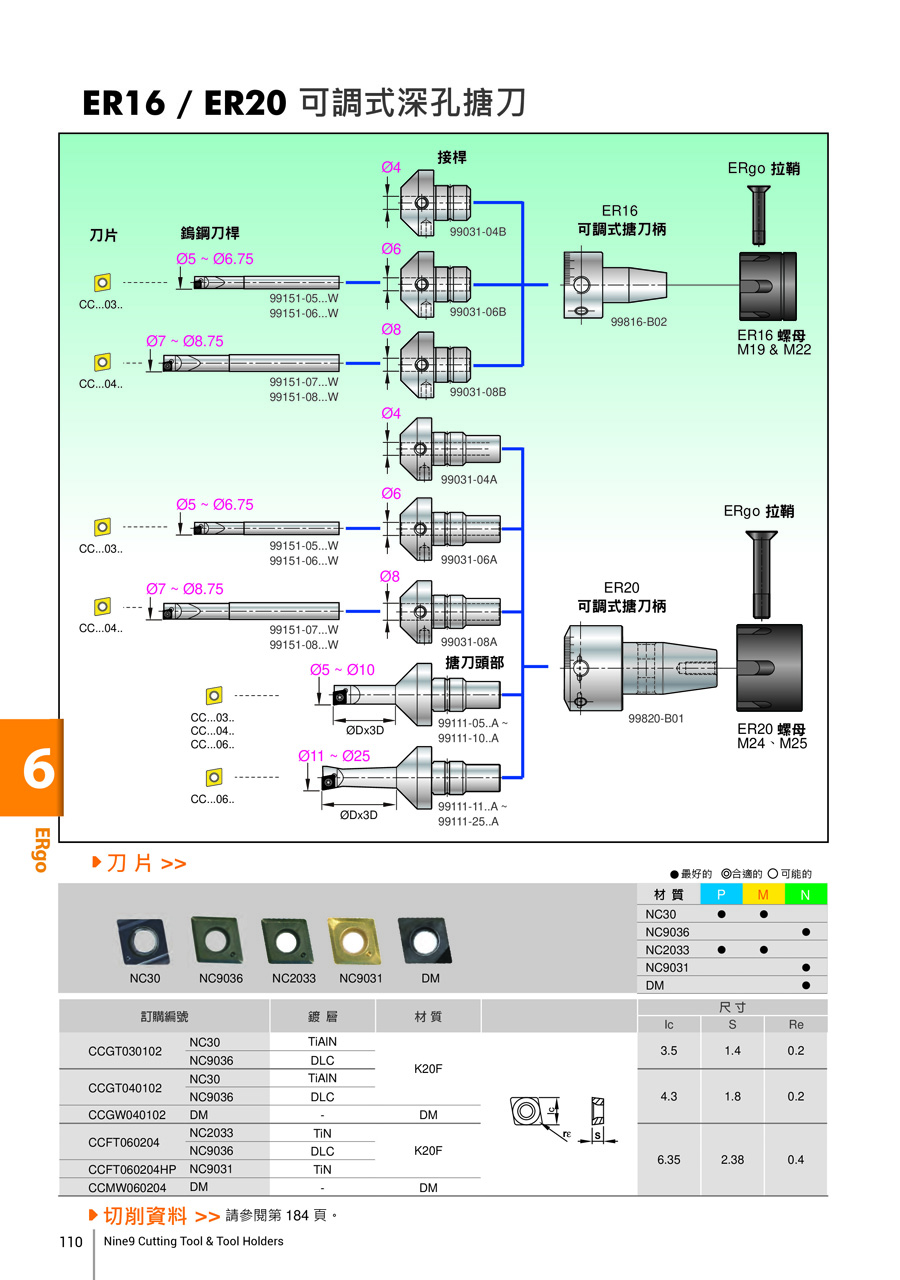

ER16 / ER20 / ER25可調式深孔搪刀

刀片

●最好的 Ⓞ合適的 ○可能的

材質	P	M	N
NC30	●	●
NC9036			●
NC2033	●	●
NC9031			●
DM			●

規格編碼		鍍層	材質		尺寸
規格編碼		鍍層	材質		Ic	S	Re
CCGT030102	NC30	TiAIN	K20F		3.5	1.4	0.2
CCGT030102	NC9036	DLC			3.5	1.4	0.2
CCGT040102	NC30	TiAIN			4.3	1.8	0.2
CCGT040102	NC9036	DLC
CCGW040102	DM	-	DM
CCFT060204	NC2033	TiN	K20F		6.35	2.38	0.4
CCFT060204	NC9036	DLC
CCFT060204HP	NC9031	TiN
CCMW060204	DM	-	DM

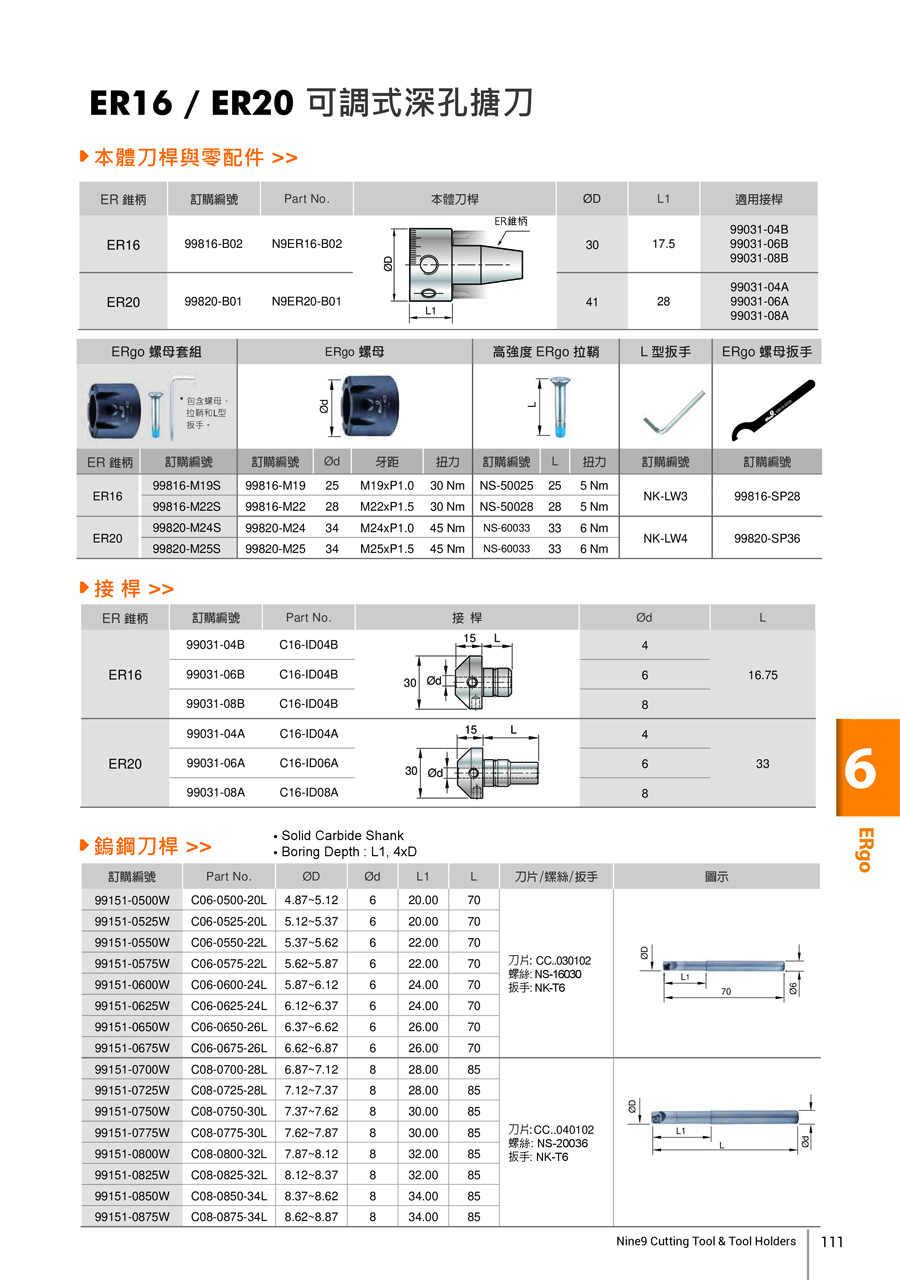

ER16 / ER20 / ER25可調式深孔搪刀

本體刀桿與零配件

ER 錐柄	規格編碼	Type	本體刀桿	ØD	L	適用接桿
ER16	99816-B02	N9ER16-B02		30	17.5	99031-04B
						99031-06B
						99031-08B
ER20	99820-B01	N9ER20-B01		41	28	99031-04A 99031-06A 99031-08A
ER25	99825-B01	N9ER25-B01		41	28	99031-04A 99031-06A 99031-08A

ERgo 螺母套組

ER	規格編碼	Ød
ER16	99816-M19S	25
ER16	99816-M22S	28
ER20	99820-M24S	34
ER20	99820-M25S	34
ER25	99825-M32S	42

ERgo 螺母

ER	規格編碼	Ød
ER16	99816-M19	25
ER16	99816-M22	28
ER20	99820-M24	34
ER20	99820-M25	34
ER25	99825-M32	42

高強度ERgo拉鞘

適用螺母	規格編碼	L
ER16	NS-50025	25
ER16	NS-50028	28
ER20	NS-60033	33
ER25	NS-80041	41

L型扳手

適用拉鞘	規格編碼
NS-50025	NK-LW3
NS-50028	NK-LW3
NS-60033	NK-LW4
NS-80041	NK-LW5

ERgo 螺母扳手

適用螺母	規格編碼
ER16	99816-SP28
ER20	99820-SP36
ER25	99825-SP42

接桿

ER 錐柄	規格編碼	Type	接桿	Ød	L
ER16	99031-04B	C16-ID04B		4	16.75
	99031-06B	C16-ID04B		6
	99031-08B	C16-ID04B		8
ER20 ER25	99031-04A	C16-ID04A		4	33
	99031-06A	C16-ID06A		6
	99031-08A	C16-ID08A		8

鎢鋼刀桿

Solid Carbide Shank
Boring Depth : L1, 4xD

規格編碼	Type	ØD	Ød	L1	L	刀片/螺絲/扳手	圖示
99151-0500W	C06-0500-20L	4.87~5.12	6	20.00	70	刀片: CC..030102 螺絲: *NS-16030 扳手: NK-T6
99151-0525W	C06-0525-20L	5.12~5.37	6	20.00	70
99151-0550W	C06-0550-22L	5.37~5.62	6	22.00	70
99151-0575W	C06-0575-22L	5.62~5.87	6	22.00	70
99151-0600W	C06-0600-24L	5.87~6.12	6	24.00	70
99151-0625W	C06-0625-24L	6.12~6.37	6	24.00	70
99151-0650W	C06-0650-26L	6.37~6.62	6	26.00	70
99151-0675W	C06-0675-26L	6.62~6.87	6	26.00	70
99151-0700W	C08-0700-28L	6.87~7.12	8	28.00	85	刀片: CC..040102 螺絲: *NS-20036 扳手: NK-T6
99151-0725W	C08-0725-28L	7.12~7.37	8	28.00	85
99151-0750W	C08-0750-30L	7.37~7.62	8	30.00	85
99151-0775W	C08-0775-30L	7.62~7.87	8	30.00	85
99151-0800W	C08-0800-32L	7.87~8.12	8	32.00	85
99151-0825W	C08-0825-32L	8.12~8.37	8	32.00	85
99151-0850W	C08-0850-34L	8.37~8.62	8	34.00	85
99151-0875W	C08-0875-34L	8.62~8.87	8	34.00	85

*建議使用扭力起子，參考6-22頁

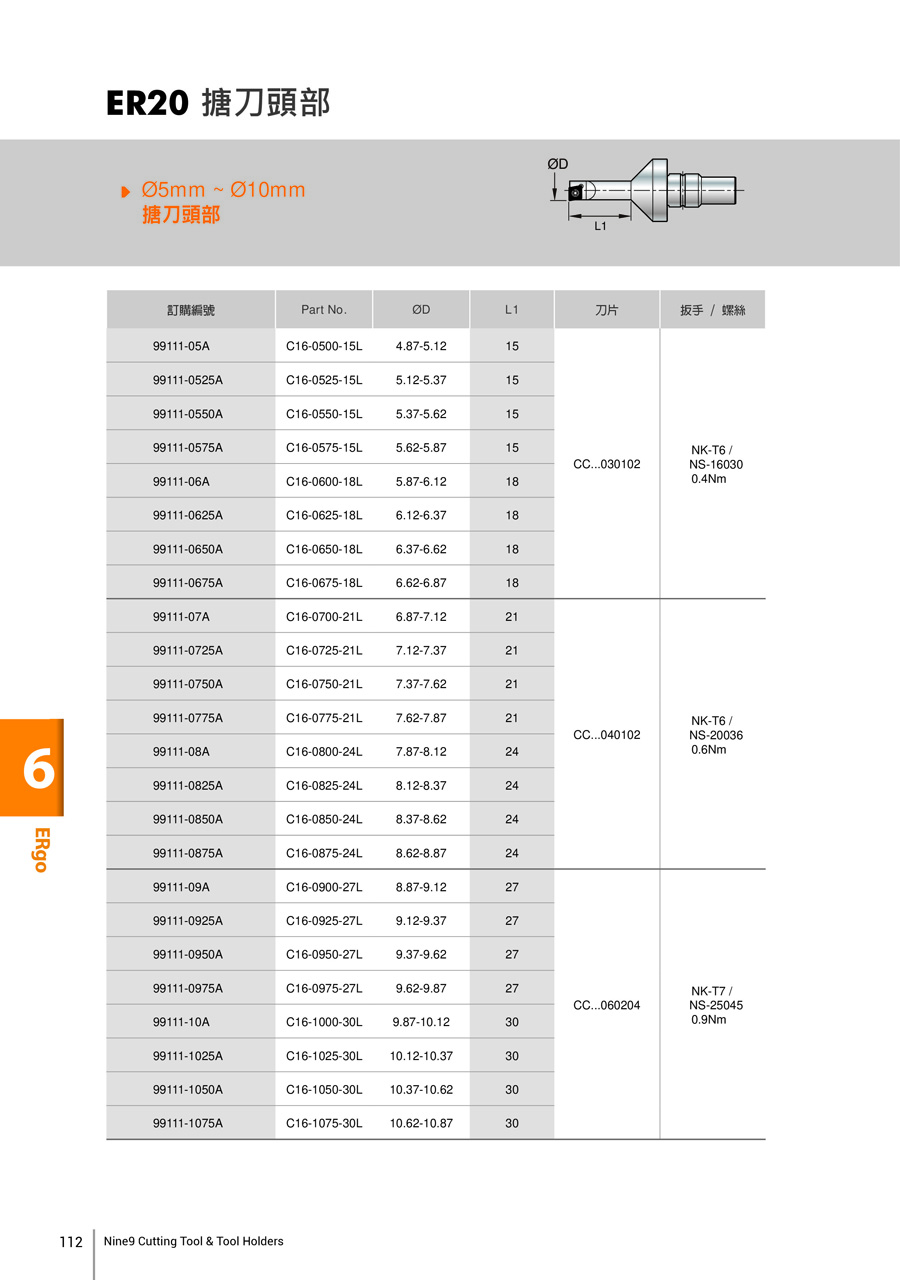

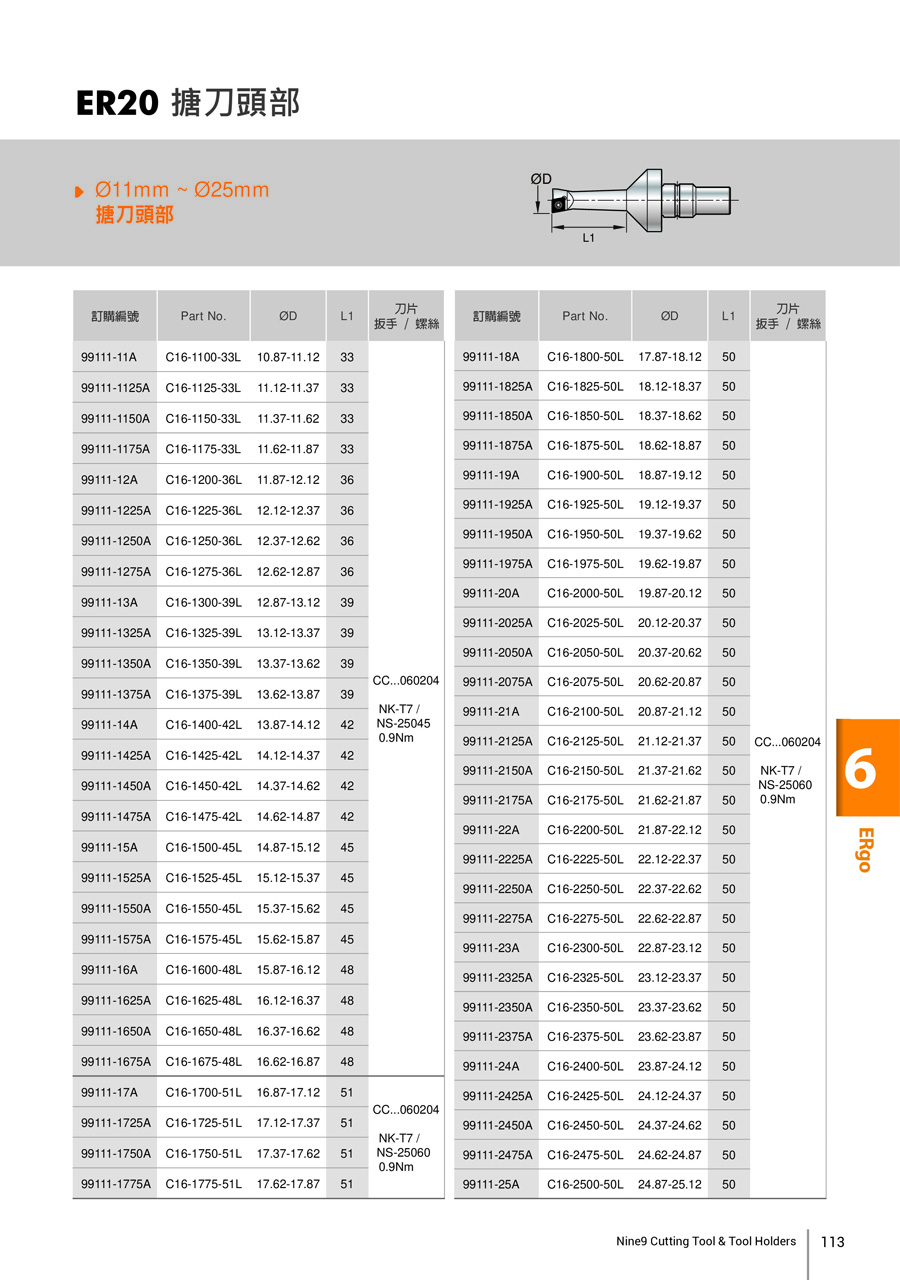

ER20 / ER25搪刀頭部

Ø5mm ~ Ø10mm搪刀頭部

規格編碼	Type	ØD	L1	刀片	扳手/螺絲
99111-05A	C16-0500-15L	4.87-5.12	15	CC...030102	NK-T6 / *NS-16030 0.4Nm
99111-0525A	C16-0525-15L	5.12-5.37	15
99111-0550A	C16-0550-15L	5.37-5.62	15
99111-0575A	C16-0575-15L	5.62-5.87	15
99111-06A	C16-0600-18L	5.87-6.12	18
99111-0625A	C16-0625-18L	6.12-6.37	18
99111-0650A	C16-0650-18L	6.37-6.62	18
99111-0675A	C16-0675-18L	6.62-6.87	18
99111-07A	C16-0700-21L	6.87-7.12	21	CC...040102	NK-T6 / *NS-20036 0.6Nm
99111-0725A	C16-0725-21L	7.12-7.37	21
99111-0750A	C16-0750-21L	7.37-7.62	21
99111-0775A	C16-0775-21L	7.62-7.87	21
99111-08A	C16-0800-24L	7.87-8.12	24
99111-0825A	C16-0825-24L	8.12-8.37	24
99111-0850A	C16-0850-24L	8.37-8.62	24
99111-0875A	C16-0875-24L	8.62-8.87	24
99111-09A	C16-0900-27L	8.87-9.12	27	CC...060204	NK-T7 / *NS-25045 0.9Nm
99111-0925A	C16-0925-27L	9.12-9.37	27
99111-0950A	C16-0950-27L	9.37-9.62	27
99111-0975A	C16-0975-27L	9.62-9.87	27
99111-10A	C16-1000-30L	9.87-10.12	30
99111-1025A	C16-1025-30L	10.12-10.37	30
99111-1050A	C16-1050-30L	10.37-10.62	30
99111-1075A	C16-1075-30L	10.62-10.87	30

*建議使用扭力起子，參考6-22頁

ER20 / ER25搪刀頭部

Ø11mm ~ Ø25mm搪刀頭部

規格編碼	Type	ØD	L1	刀片扳手/螺絲
99111-11A	C16-1100-33L	10.87-11.12	33	CC...030102 NK-T7 / *NS-25045 0.9Nm
99111-1125A	C16-1125-33L	11.12-11.37	33
99111-1150A	C16-1150-33L	11.37-11.62	33
99111-1175A	C16-1175-33L	11.62-11.87	33
99111-12A	C16-1200-36L	11.87-12.12	36
99111-1225A	C16-1225-36L	12.12-12.37	36
99111-1250A	C16-1250-36L	12.37-12.62	36
99111-1275A	C16-1275-36L	12.62-12.87	36
99111-13A	C16-1300-39L	12.87-13.12	39
99111-1325A	C16-1325-39L	13.12-13.37	39
99111-1350A	C16-1350-39L	13.37-13.62	39
99111-1375A	C16-1375-39L	13.62-13.87	39
99111-14A	C16-1400-42L	13.87-14.12	42
99111-1425A	C16-1425-42L	14.12-14.37	42
99111-1450A	C16-1450-42L	14.37-14.62	42
99111-1475A	C16-1475-42L	14.62-14.87	42
99111-15A	C16-1500-45L	14.87-15.12	45
99111-1525A	C16-1500-45L	14.87-15.12	45
99111-1550A	C16-1550-45L	15.37-15.62	45
99111-1575A	C16-1575-45L	15.62-15.87	45
99111-16A	C16-1600-48L	15.87-16.12	48
99111-1625A	C16-1625-48L	16.12-16.37	48
99111-1650A	C16-1650-48L	16.37-16.62	48
99111-1675A	C16-1675-48L	16.62-16.87	48
99111-17A	C16-1700-51L	16.87-17.12	51	CC...060204 NK-T7 / *NS-25060 0.9Nm
99111-1725A	C16-1725-51L	17.12-17.37	51
99111-1750A	C16-1750-51L	17.37-17.62	51
99111-1775A	C16-1775-51L	17.62-17.87	51

規格編碼	Type	ØD	L1	刀片扳手/螺絲
99111-18A	C16-1800-50L	17.87-18.12	50	CC...060204 NK-T7 / *NS-25060 0.9Nm
99111-18A	C16-1800-50L	17.87-18.12	50
99111-1825A	C16-1825-50L	18.12-18.37	50
99111-1850A	C16-1850-50L	18.37-18.62	50
99111-1875A	C16-1875-50L	18.62-18.87	50
99111-19A	C16-1900-50L	18.87-19.12	50
99111-1925A	C16-1925-50L	19.12-19.37	50
99111-1950A	C16-1950-50L	19.37-19.62	50
99111-1975A	C16-1975-50L	19.62-19.87	50
99111-20A	C16-2000-50L	19.87-20.12	50
99111-2025A	C16-2025-50L	20.12-20.37	50
99111-2050A	C16-2050-50L	20.37-20.62	50
99111-2075A	C16-2075-50L	20.62-20.87	50
99111-21A	C16-2100-50L	20.87-21.12	50
99111-2125A	C16-2125-50L	21.12-21.37	50
99111-2150A	C16-2150-50L	21.37-21.62	50
99111-2175A	C16-2175-50L	21.62-21.87	50
99111-22A	C16-2200-50L	21.87-22.12	50
99111-2225A	C16-2225-50L	22.12-22.37	50
99111-2250A	C16-2250-50L	22.37-22.62	50
99111-2275A	C16-2275-50L	22.62-22.87	50
99111-23A	C16-2300-50L	22.87-23.12	50
99111-2325A	C16-2325-50L	23.12-23.37	50
99111-2350A	C16-2350-50L	23.37-23.62	50
99111-2375A	C16-2375-50L	23.62-23.87	50
99111-24A	C16-2400-50L	23.87-24.12	50
99111-2425A	C16-2425-50L	24.12-24.37	50
99111-2450A	C16-2450-50L	24.37-24.62	50
99111-2475A	C16-2475-50L	24.62-24.87	50
99111-25A	C16-2500-50L	24.87-25.12	50

*建議使用扭力起子，參考6-22頁

ER16 i-Center

中心鑽

刀片

雙刃切削，全磨削刀片，可提高加工穩定性。
NC2057：可以在不使用冷卻潤滑劑的情況下進行鑽孔，或者在使用最小限度潤滑（MQL）時進行鑽孔。

● For DIN332 Form R 型

IC	規格編碼	鍍層	材質	d1		d2	L1	L2	R	CT ±0.025
10	I9MT1003R0100- NC2057	AL(L)	P35	1.00	+0.140	2.12	2.16	4.72	2.8	12.35
	I9MT1003R0125- NC2057			1.25		2.65	2.74	5.22	3.5
	I9MT1003R0150- NC2057			1.50		3.60	3.67	6.14	5.0
	I9MT1003R0160- NC2057			1.60		3.35	3.45	5.32	4.5
	I9MT1003R0200- NC2057			2.00		4.25	4.45	6.50	5.65
	I9MT1003R0250- NC2057			2.50		5.30	5.59	7.66	7.15
	I9MT1003R0300- NC2057			3.00	+0.180	5.70	6.92	9.50	10.00
	I9MT1003R0315- NC2057			3.15	+0.180	6.70	7.21	8.93	9.00

● For DIN332 Form A+B 型

IC	規格編碼	鍍層	材質	d1		d2	d3	L1	L2	L3	CT ±0.025
10	I9MT1003R0100- NC2057	AL(L)	P35	1.00	+0.140	2.12	2.16	4.72	2.8	12.35
	I9MT1003B0125-NC2057			1.25		2.65	4.00	1.6	2.75		3.14
	I9MT1003B0150-NC2057			1.50		3.18	4.50	2.0	3.45		3.84
	I9MT1003B0160-NC2057			1.60		3.35	5.00	2.0	3.46		3.93
	I9MT1003B0200-NC2057			2.00		4.25	6.30	2.5	4.39		4.98
	I9MT1003B0250-NC2057			2.50		5.30	8.00	3.1	5.53		6.28
	I9MT1003B0300-NC2057			3.00	+0.180	6.46	9.00	4.1	7.10		7.83
	I9MT1003B0315-NC2057			3.15	+0.180	6.70	10.0	3.9	6.90		7.85

本體刀桿與零配件

IC	規格編碼	本體刀桿	ØD	L	螺絲	扳手
10	99816-IC10BH		16	45	*NS-25060 0.9Nm	NK-T7

*建議使用扭力起子，參考6-22頁

ERgo 螺母套組

規格編碼	Ød
99816-M19S	25
99816-M22S	28

ERgo 螺母

規格編碼	Ød
99816-M19	25
99816-M22	28

高強度ERgo拉鞘

規格編碼	L
NS-50025	25
NS-50028	28

L型扳手

規格編碼
NK-LW3

25~28mm ERgo 螺母扳手

規格編碼
99816-SP28

ER16 i-Center

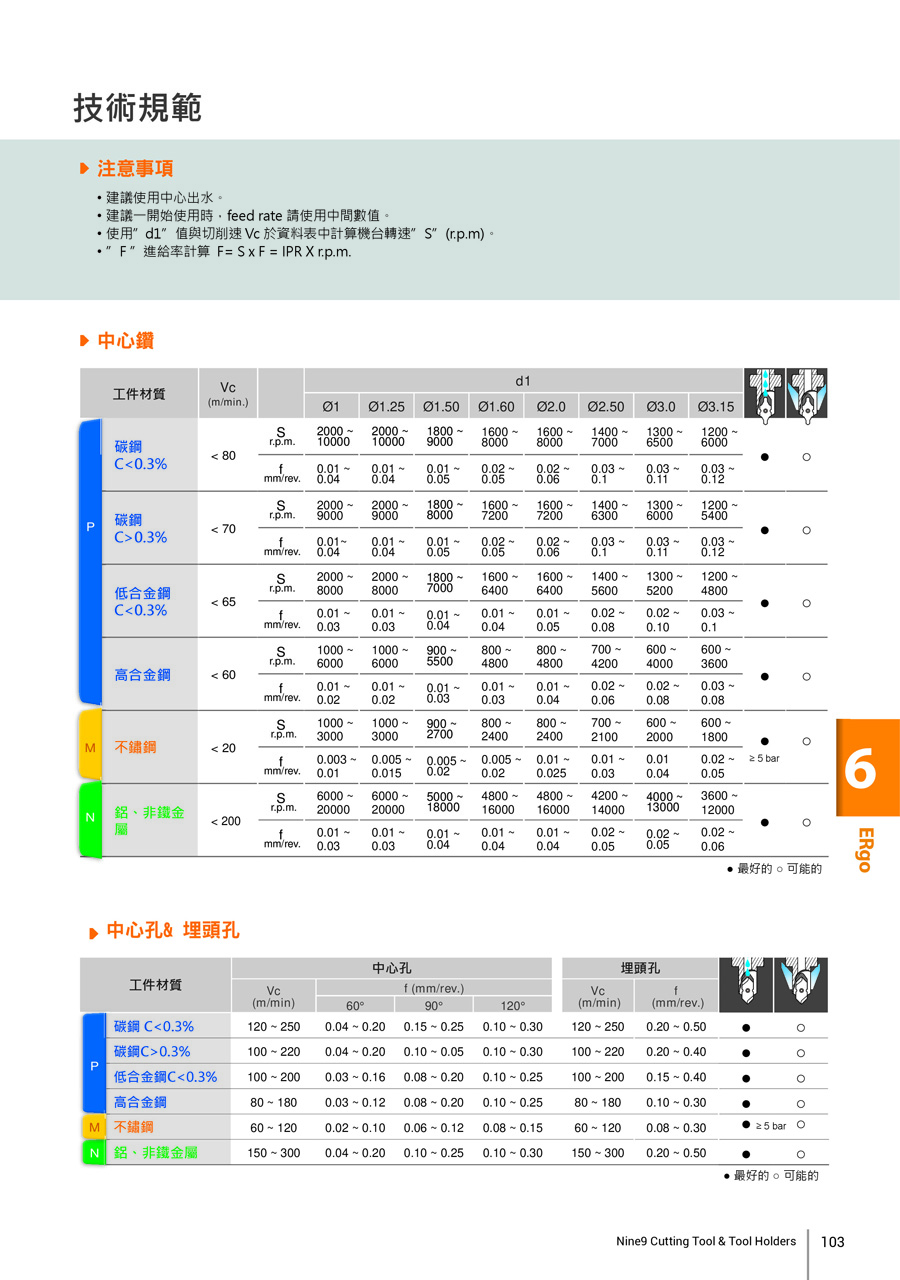

Technical Guide

注意事項

1

2

3

切削資料

建議一開始使用時，feed rate 請使用中間數值。
使用”d1”值與切削速Vc於資料表中計算機台轉速”S”(r.p.m)。
”F ”進給率計算 F= S x F = IPR X r.p.m.

工件材質		Vc (m/min.)		d1
工件材質		Vc (m/min.)		Ø1	Ø1.25	Ø1.50	Ø1.60	Ø2.0	Ø2.50	Ø3.0	Ø3.15
P	低碳鋼 C < 0.3%	< 80	S r.p.m.	2000 ~ 10000	2000 ~ 10000	1800 ~ 9000	1600 ~ 8000	1600 ~8000	1400 ~ 7000	1300 ~ 6500	1200 ~ 6000	●	○
	低碳鋼 C < 0.3%	< 80	f mm/rev.	0.01 ~ 0.04	0.01 ~ 0.04	0.01 ~ 0.05	0.02 ~ 0.05	0.02 ~ 0.06	0.03 ~ 0.1	0.03 ~ 0.11	0.03 ~ 0.12	●	○
	中碳鋼 C>0.3%	< 70	S r.p.m.	2000 ~ 90000	2000 ~ 9000	1800 ~ 8000	1600 ~ 7200	1600 ~7200	1400 ~ 6300	1300 ~ 6000	1200 ~ 5400	●	○
	中碳鋼 C>0.3%	< 70	f mm/rev.	0.01 ~ 0.04	0.01 ~ 0.04	0.01 ~ 0.05	0.02 ~ 0.05	0.02 ~ 0.06	0.03 ~ 0.1	0.03 ~ 0.11	0.03 ~ 0.12	●	○
	低合金鋼 C< 0.3%	< 65	S r.p.m.	2000 ~ 8000	2000 ~ 8000	1800 ~ 7000	1600 ~ 6400	1600 ~6400	1400 ~ 5600	1300 ~ 5200	1200 ~ 4800	●	○
	低合金鋼 C< 0.3%	< 65	f mm/rev.	0.01 ~ 0.03	0.01 ~ 0.03	0.01 ~ 0.04	0.01 ~ 0.04	0.01 ~ 0.05	0.02 ~ 0.08	0.02 ~ 0.10	0.03 ~ 0.1	●	○
	高合金鋼 C>0.3%	< 60	S r.p.m.	1000 ~ 6000	1000 ~ 6000	900 ~ 5500	800 ~ 4800	800 ~ 4800	700 ~ 4200	600 ~ 4000	600 ~ 3600	●	○
	高合金鋼 C>0.3%	< 60	f mm/rev.	0.01 ~ 0.02	0.01 ~ 0.02	0.01 ~ 0.03	0.01 ~ 0.03	0.01 ~ 0.04	0.02 ~ 0.06	0.02 ~ 0.08	0.03 ~ 0.08	●	○
M	不鏽鋼	< 20	S r.p.m.	1000~3000	1000~3000	900~2700	800~2400	800~2400	700~2100	600~2000	600~1800	● ≥ 5 bar	○
M	不鏽鋼	< 20	f mm/rev.	0.003 ~ 0.01	0.005 ~ 0.015	0.005 ~ 0.02	0.005 ~ 0.02	0.01 ~ 0.025	0.01 ~ 0.03	0.01 ~ 0.04	0.02 ~ 0.05	● ≥ 5 bar	○
N	鋁與非鐵金屬類	< 200	S r.p.m.	6000 ~ 20000	6000 ~ 20000	5000 ~ 18000	4800 ~ 16000	4800 ~ 16000	4200 ~ 14000	4000 ~ 13000	3600 ~ 12000	●	○
N	鋁與非鐵金屬類	< 200	f mm/rev.	0.01 ~ 0.03	0.01 ~ 0.03	0.01 ~ 0.04	0.01 ~ 0.04	0.01 ~ 0.04	0.02 ~ 0.05	0.02 ~ 0.05	0.02 ~ 0.06	●	○

●最好的 ○可能的

公制
	d1 = 直徑 - mm
	S = 刀具轉速 -r.p.m.
	Vc = 切削速度 -m/min.
	f = mm/rev.
	F = mm/min.

英吋
	d1 = 直徑-inch
	S = 刀具轉速-r.p.m.
	SFM =Surface Speed-ft./min. Vc (m/min.) x 3.28
	f = IPR = inch/rev.
	F = inch/min.

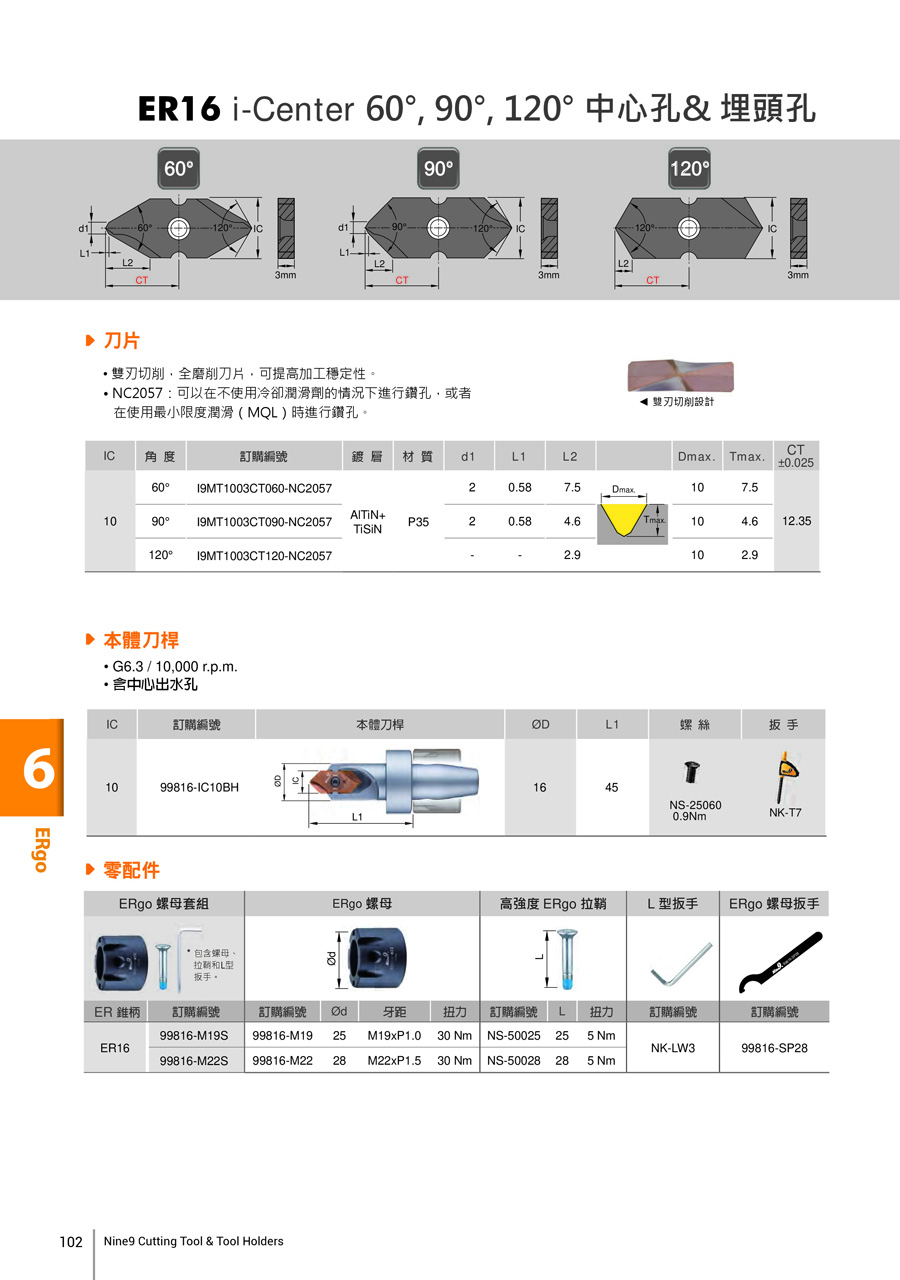

ER16 i-Center

60°, 90°, 120°
中心孔& 埋頭孔

刀片

雙刃切削，全磨削刀片，可提高加工穩定性。
NC2057：可以在不使用冷卻潤滑劑的情況下進行鑽孔，或者在使用最小限度潤滑（MQL）時進行鑽孔。

角度	規格編碼	鍍層	材質		L	S	Dmax.	Tmax.	CT ±0.025
60°	I9MT1003CT060- NC2057	AL(L)	P35		8	3	10	7.5	12.35
90°	I9MT1003CT090- NC2057				5.6	3	10	4.6
120°	I9MT1003CT120- NC2057				5.7	3	10	2.9

本體刀桿與零配件

IC	規格編碼	本體刀桿	ØD	L	螺絲	扳手
10	99816-IC10BH		16	45	*NS-25060 0.9Nm	NK-T7

ERgo 螺母套組

規格編碼	Ød
99816-M19S	25
99816-M22S	28

ERgo 螺母

規格編碼	Ød
99816-M19	25
99816-M22	28

高強度ERgo拉鞘

規格編碼	L
NS-50025	25
NS-50028	28

L型扳手

規格編碼
NK-LW3

25~28mm ERgo 螺母扳手

規格編碼
99816-SP28

切削資料

中心孔	工件材質		Vc (m/min.)	f (mm/rev.)
中心孔	工件材質		Vc (m/min.)	60°	90°	120°
	P	低碳鋼 C < 0.3%	120 ~ 250	0.08 ~ 0.20	0.15 ~ 0.25	0.10 ~ 0.30	●	○
		中碳鋼C>0.3%	100 ~ 220	0.08 ~ 0.20	0.10 ~ 0.05	0.10 ~ 0.30	●	○
		低合金鋼C< 0.3%	100 ~ 220	0.06 ~ 0.16	0.08 ~ 0.20	0.10 ~ 0.25	●	○
		高合金鋼C>0.3%	80 ~ 180	0.06 ~ 0.12	0.08 ~ 0.20	0.10 ~ 0.25	●	○
	M	不鏽鋼	60 ~ 120	0.04 ~ 0.10	0.06 ~ 0.12	0.08 ~ 0.15	● ≥ 5 bar	○
	N	鋁與非鐵金屬類	150 ~ 300	0.08 ~ 0.20	0.10 ~ 0.25	0.10 ~ 0.30	●	○

埋頭孔	工件材質		Vc (m/min.)	f (mm/rev.)
埋頭孔	工件材質		Vc (m/min.)	60°	90°	120°
	P	低碳鋼 C < 0.3%	120 ~ 250	0.20 ~ 0.50			●	○
		中碳鋼C>0.3%	100 ~ 220	0.20 ~ 0.40			●	○
		低合金鋼C< 0.3%	100 ~ 200	0.15 ~ 0.40			●	○
		高合金鋼C>0.3%	80 ~ 180	0.10 ~ 0.30			●	○
	M	不鏽鋼	60 ~ 120	0.08 ~ 0.30			● ≥ 5 bar	○
	N	鋁與非鐵金屬類	150 ~ 300	0.20 ~ 0.50			●	○

●最好的 ○可能的

Patent Pending
ER16刀長設定器

簡單、快速刀具長度設定

刀長設定器與零配件

ERgo 刀長設定器是一款簡便的刀具長度記錄器，可在瑞士式自動車床或CNC車銑中心上設定刀具長度。
降低停機頻率並防止刀片尖端或工件損壞。

規格編碼	設定本體	L 扳手
99816-TP		NK-LW15( 2 Nm )

ERgo 螺母套組

規格編碼	Ød
99816-M19S	25
99816-M22S	28

ERgo 螺母

規格編碼	Ød
99816-M19	25
99816-M22	28

高強度ERgo拉鞘

規格編碼	L
NS-50025	25
NS-50028	28

L型扳手

規格編碼
NK-LW3

25~28mm ERgo 螺母扳手

規格編碼
99816-SP28

設定器使用步驟

*注意雕刻的切削深度如果小於0.1mm，則必須在更換新的刀片或切削刃時重新設定刀具長度。

1. 設定臨時位置

移定設定器接觸加工表面。
讓彈簧鞘深入1 – 2mm的深度。
然後用側固螺絲固定。
將鎖固之長度，寫入CNC控制器。

2. 取得段差數值

量測段差。
將段差數值寫入CNC控制器。

3. 輸入刀長的偏移植

寫入其他刀具跟刀長設定之段差長度。

組裝步驟

ERgo 零組件:

为了使加工保持良好狀態，當您重新組合ERgo 零配件或更換其他動力刀座时，請清潔每樣零配件，確認他們都是乾淨的。

• 將ERgo本體放入ERgo螺母中，放入ERgo拉鞘。

• 用L型扳手鎖緊拉鞘。（锁紧扭力为5Nm）

•將ERgo本體鎖入ER主軸，並用ERgo螺母扳手鎖緊ER螺母。（锁紧扭力为30Nm）

只要是ER16的主軸均適合使用。
例如:瑞士型自動車床丶車床丶銑削機床或其他ER16的刀柄。

性能

件材質	切削長度	刀具懸出長度	機器: HAAS VM-3, BT40 / 22.5KW
S50C (碳鋼)	2000 mm	172 mm (by ER collet chuck)	Vc (m/min.)	S (r.p.m.)	f (mm/z)	F (mm/min.)	Ap (mm)	Ae (mm)
S50C (碳鋼)	2000 mm	172 mm (by ER collet chuck)	80	2500	0.03	150	1.0	6.0

使用Ergo系統，您可以相信：

更好的剛性製造良好的表面光潔度和表面粗糙度。
提高偏擺精度,消除振動,切削噪音和顫動。
保證更長的刀具壽命。

ERgo刀霸
捨棄式銑刀
端銑刀

ER16套組

初次使用者的最佳選擇

螺母	刀具種類	Parts No.	內容
ERgo ER16 M19 螺母	NC車銑萬用鑽 &圓弧倒角刀	99816-09V-M19S	ERgo 本體刀桿 x 1 ERgo M19 螺母 x 1 高強度ERgo拉鞘 x 1 3mm L 扳手 x 1 刀片扳手 x 1
		99816-606-M19S
		99816-610-M19S
		99816-614-M19S
	雕刻刀 & 去毛邊刀	99816-V045-M19S
		99816-V060-M19S
		99816-X060-M19S
	密齒倒角刀	99816-C10-M19S
	刀霸	99816-10A06-M19S
		99816-12A06-M19S
		99816-16A06-M19S
		99816-20A06-M19S
		99816-25A06-M19S
		99816-32A06-M19S
	中心鑽	99816-IC10BH-M19S
	刀長設定器	99816-TP-M19S
ERgo ER16 M22 螺母	NC車銑萬用鑽 &圓弧倒角刀	99816-09V-M22S	ERgo 本體刀桿 x 1 ERgo M22 螺母 x 1 高強度ERgo拉鞘 x 1 3mm L 扳手 x 1 刀片扳手 x 1
		99816-606-M22S
		99816-610-M22S
		99816-614-M22S
	雕刻刀 & 去毛邊刀	99816-V045-M22S
		99816-V060-M22S
		99816-X060-M22S
	密齒倒角刀	99816-C10-M22S
	刀霸	99816-10A06-M22S
		99816-12A06-M22S
		99816-16A06-M22S
		99816-20A06-M22S
		99816-25A06-M22S
		99816-32A06-M22S
	中心鑽	99816-IC10BH-M22S
	刀長設定器	99816-TP-M22S

X

电话 (0512)6878-9791
传真 (0512)6878-9795
邮箱 bct@topbct.com
地址江苏省苏州市高新区宝带西路1099号汇金科创中心1号楼707室

Copyright © 2020. 苏州百成切削工具有限公司. All Rights Reserved. 苏ICP备2020054081号

联系我们友情链接网站导航
